Problema 7.1   Fonte:   Problema elaborado pelo autor do site.

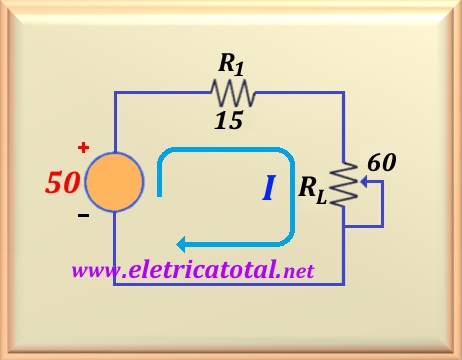

Calcule a potência dissipada pela carga R_L no circuito mostrado na Figura 07-01.1, quando assume os seguintes valores: 1, 5, 10, 15, 25, 50 e 60 ohms, e calcule para que valor de R_L esta dissipa a maior potência.

Solução do problema:   clique aqui!

Problema 7.2   Fonte:   Problema elaborado pelo autor do site.

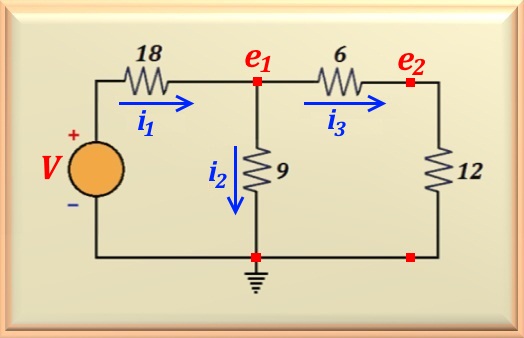

No circuito mostrado na Figura 07-02.1 sabemos que a potência dissipada pela resistência de 12 ohms é 12 watts. Calcule os possíveis valores da fonte de tensão V e das correntes do circuito.

Solução do problema:   clique aqui!

Problema 7.3   Fonte:   Problema elaborado pelo autor do site.

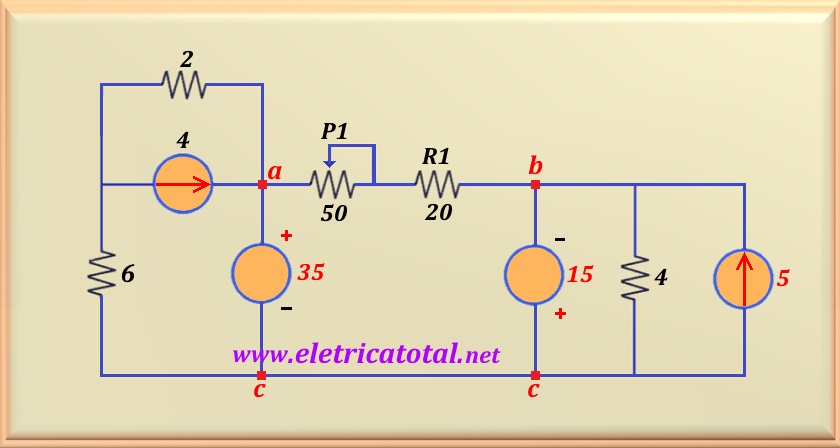

Para o circuito mostrado na Figura 07-03.1, o potênciometro P1 varia sua resistência desde 0 até 50 Ω. Faça um gráfico mostrando a potência dissipada no resistor R1 quando variamos o potênciometro em todo o seu range.

Solução do problema:   clique aqui!

Problema 7.4   Fonte:   Problema elaborado pelo autor do site.

Repita o problema anterior calculando a potência dissipada no potênciometro P₁.

Solução do problema:   clique aqui!
