Problema 85-1    Fuente:   Adaptado del Ejemplo 11.6 - página 270 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos- 5ª Edição - LTC Editora - 1999.

En el circuito de la Figura 85-01.1 tenemos V_fase = 120 V   y   Z_A = Z_B = Z_C = 8 + j6. Calcule:

a) La lectura en dos vatímetros

b) Compruebe que la potencia total medida por los vatímetros sea igual a la potencia suministrada a la carga.

Problema 85-2    Fuente:   Adaptado del Ejercicio 11.13 - página 271 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos- 5ª Edição - LTC Editora - 1999.

Utilice la lectura del medidor de dos vatios del problema anterior para calcular la potencia reactiva total recibida por la carga.

Problema 85-3    Fuente:   Adaptado del Ejercicio 22.8 - página 677 - BOYLESTAD, Robert L. - Libro: Introdução à Análise de Circuitos - 10ª Edição - Ed. Prentice Hall - 2008.

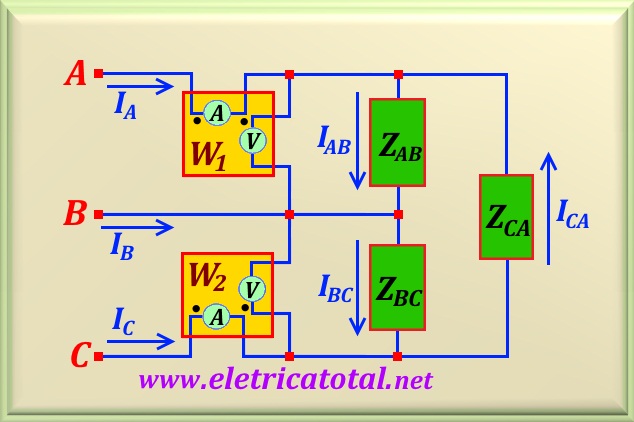

En el circuito que se muestra en la Figura 85-03.1, V_AB = 208∠0°, V_BC = 208∠-120°, V_CA = 208∠120°, Z_AB = 10 Ω, Z_BC = 15 + j20 Ω y Z_CA =12 - j12 Ω. Esta carga desequilibrada, conectada en la configuración delta, tiene dos vatímetros conectados según el circuito que se muestra en la figura siguiente. Encontrar:

a)  el módulo y el ángulo de las corrientes de fase.

b)  el módulo y el ángulo de las corrientes de línea.

c)  lectura de los vatímetros.
