Problema 84-1    Fuente:   Problema desarrollado por el autor del sitio.

Suponiendo una secuencia directa en una fuente no balanceada, tenemos:

V_AN = 100 ∠30°,  V_BN = 150 ∠-60°   y   V_CN = 120 ∠180° . Calcule:

a) El módulo de las tensiones de línea y sus respectivos ángulos.

b) Diagramar las tensiones.

Problema 84-2    Fuente:   Problema desarrollado por el autor del sitio.

Usando los datos del problema anterior y asumiendo las impedancias desequilibradas con los siguientes valores:

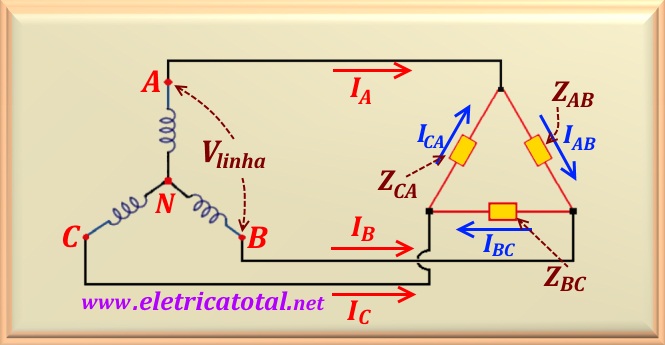

Z_AB = 10 ∠30°  ,   Z_BC = 12 ∠-30°   y   Z_CA = 18 ∠60°. En la configuración del circuito que se muestra en la figura siguiente, calcule:

a) las corrientes de fase.

b) las corrientes de línea.

Problema 84-3    Fuente:   Problema desarrollado por el autor del sitio.

Con los datos de los problemas anteriores, calcule:

a) La potencia real total y en cada fase.

b) La potencia reactiva total y en cada fase.

c) La potencia aparente total y en cada fase.

Problema 84-4    Fuente:   Problema desarrollado por el autor del sitio.

Utilizando los datos de los problemas anteriores, compare los resultados de la potencia en la carga con la potencia proporcionada por la fuente.
