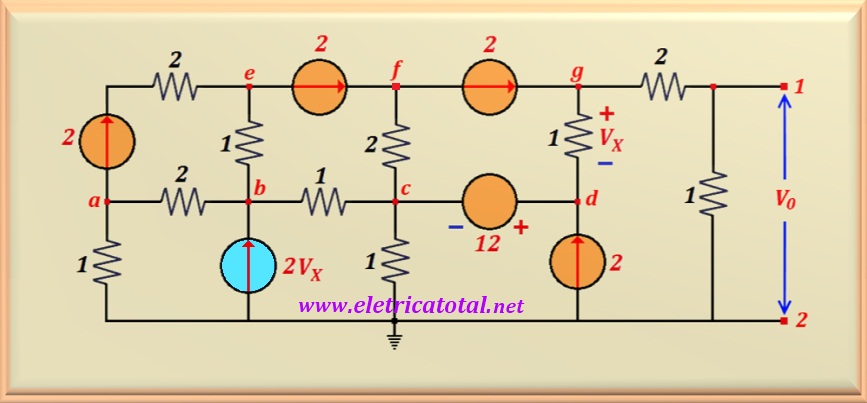

Problema + Difícil 13-1.    Fuente:    Problema 4.28 - página 170 -    IRWIN, J. Davis - Libro: Análisis de Circuitos en Ingeniería - 4ª Edición - Ed. Pearson - 2013.

Calcular el valor de V_x y el voltaje V_o.

Solución del problema:   Haga clic aquí!

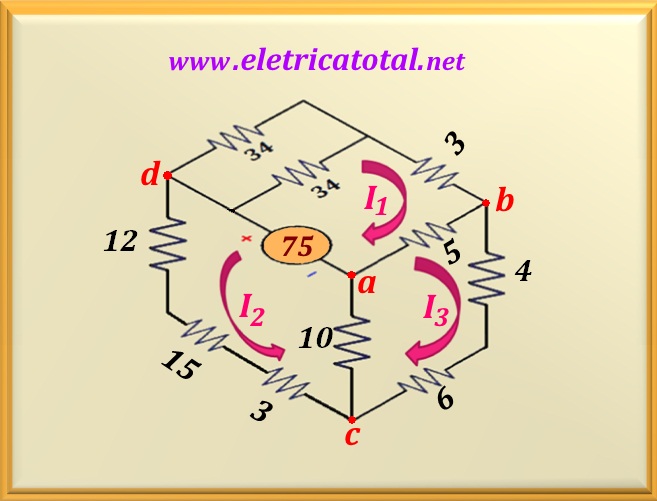

Problema + Difícil 13-2.    Fuente:   Problema elaborado por el autor del sitio web.

a) Encuentra los valores de I₁, I₂ y yo₃.

b) Encuentra el valor de la corriente que fluye a través de la fuente de voltaje.

Solución del problema:   Haga clic aquí!

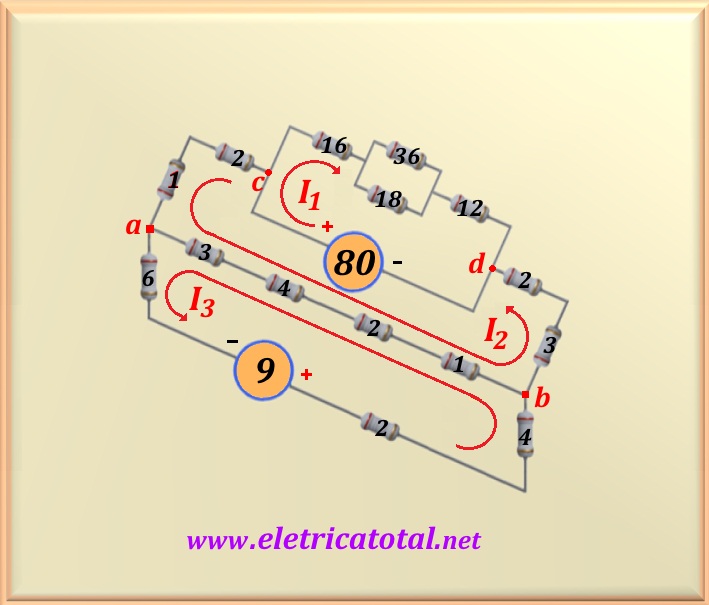

Problema + Difícil 13-3.    Fuente:   Problema elaborado por el autor del sitio web.

a) Encuentra los valores de I₁, I₂ y I₃.

b) Hallar los valores de las corrientes que circulan por las fuentes de tensión y las potencias suministradas o recibido por ellos.

Solución del problema:   Haga clic aquí!
