Problema 10-2    Fuente:   Problema elaborado por el autor del sitio.

En el circuito mostrado en la Figura 10-02.1, calcular:

a) La corriente i_k.

b) ¿Cuál es la potencia suministrada y / o recibida por la fuente 10 A?

Solución del Problema 10-2

Item a

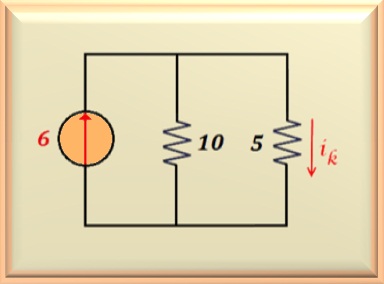

Observe que las dos fuentes de corriente están en direcciones paralelas y opuestas. Por lo tanto, uno puede reemplazarlos con una sola fuente con un valor igual a la diferencia entre ellos y apuntando en la dirección de la fuente de mayor valor, como vemos en la Figura 10-02.2.

Esto da como resultado una fuente de corriente de 6 A apuntando hacia arriba. Además, está claro que las resistencias de 4 y 6 ohmios están en serie, lo que da como resultado una resistencia equivalente de 10 ohmios. Vea la imagen al costado del circuito. Después de la simplificación del circuito, simplemente aplique un divisor de corriente para calcular i_k. Así:

Item b

Para resolver el ítem b debemos calcular el voltaje que tenemos en la fuente de corriente. Como ya sabemos el valor de i_k, luego aplicando el Ley de Ohm tenemos:

Como el valor del voltaje es positivo, esto significa que el positivo de este voltaje está en el mismo lado que la flecha de la fuente de corriente. Por lo tanto, la fuente de corriente está proporcionando energía al circuito. Entonces su potencia debe ser negativo, o:
