Problema 10-14    Fuente:   Problema elaborado por el autor del sitio.

Use un divisor de voltaje y calcule el voltaje V_bc en el circuito mostrado en la Figura 10-14.1.

Solución del Problema 10-14

Aparentemente, este problema tiene el mismo aspecto que el anterior. Sin embargo, se puede ver que hay una resistencia de 3 ohmios en serie con el conjunto de resistencias del problema anterior. Esto cambia la forma de resolver este problema. Debe entenderse que habrá una caída de voltaje en la resistencia de 3 ohmios.

Para calcular esta caída de voltaje, debe calcular la resistencia equivalente entre los puntos a - d. La rama que contiene las tres resistencias en serie genera una sola resistencia de valor igual a R' = 5 + 10 + 15 = 30 ohmios. La otra rama genera otro valor de resistencia. igual a R'' = 8 + 12 = 20 ohmios. Ahora, calculando el paralelo entre R' y R'':

Realizando el cálculo:

Usando un divisor de voltaje, el valor de V_ad es:

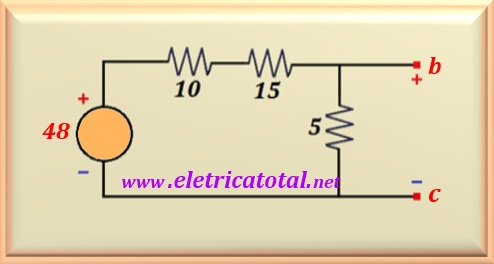

A partir de este momento, la solución es la misma que el problema anterior, excepto que el voltaje es 48 voltios y no 60 voltios. Vea la Figura 10-14.2 cómo se veía el circuito.

Apliquemos la ecuación del divisor de voltaje.

Esta modificación en este problema tenía la intención de mostrar cómo una resistencia en serie modifica el voltaje en un punto del circuito. El resultado del problema anterior fue 10 voltios y ahora es 8 voltios (resultado de este problema).
