Problema 10-18 Fonte:
Problema 3.23 - página 65 - O'MALLEY, John - Livro: Análise de Circuitos - 2ª edição - Coleção Schaum - Ed. Makron Books - 1994.

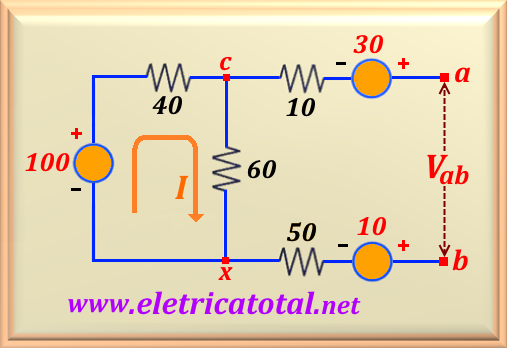

Encontre o valor de Vab sobre o circuito aberto conforme mostrado na
Figura 10-18.1.
Solução do Problema 10-18
Observe que os terminais a-b estão abertos, então não haverá corrente elétrica circulando pelos
resistores de 10 Ω and 50 Ω. Logo, não haverá queda de tensão sobre eles.
Neste caso, haverá somente a corrente I circulando pelo circuito, conforme indica a seta laranja
na Figura 10-18.1. Então podemos calcular o valor da corrente I, ou:
Com este valor é possível calcular Vcx, pois:
O próximo passo é determinar o valor de
Vab. Mas do circuito, temos:
Porém, sabemos que Vac = 30 volts, Vcx = 60 volts
e Vxb = - 10 volts. Logo, substituindo estes valores na equação acima, encontramos:
