Problema 54-6
Fuente: Problema 6.10 - página 96 - EDMINISTER, Joseph A. -
Libro: Circuitos Elétricos - 1ª ed. - Ed. McGraw Hill - 1971

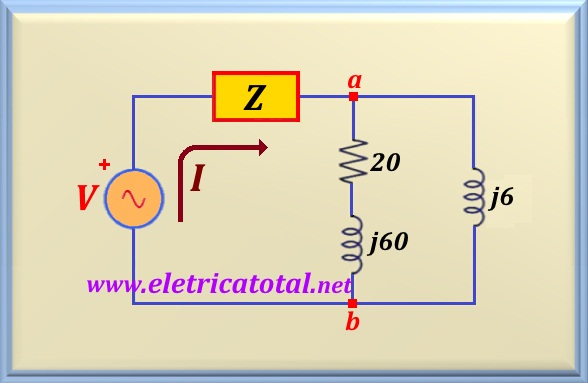

En el circuito serie-paralelo de la Figura 54-06.1, el valor efectivo del voltaje entre los puntos
a-b es 50 voltios.
Sabiendo que Z = 8,5∠ 30°, encontre el valor de V.
Solución del Problema 54-6
Llamamos a la impedancia entre los puntos a-b de Zab y podemos calcularlo. Así:
Realizando el cálculo, el valor de Zab:
Como sabemos Vab y Zab podemos calcular la corriente I.
Consideremos Vab como referencia. Entonces Vab = 50∠0°. Luego:
Y como se sabe Z = 7,36 + j4,25 y Zab, podemos calcular la impedancia total que el circuito ofrece a la fuente de voltaje V, o:
Por lo tanto, calculamos V, porque:
Al realizar el cálculo, el valor de V es:
