Problema 81-3
Fonte: Problema elaborado pelo autor do site.
Seja a tensão VAC = 380 ∠250°. Encontre a tensão de fase VBN .
Neste caso, para se encontrar o módulo da tensão de fase basta dividir a tensão de
linha
por raiz de três (eq. 81-02). Repare que aqui não há correspondência
entre as letras que compõem o primeiro índice das tensões. Por outro lado, sabe-se

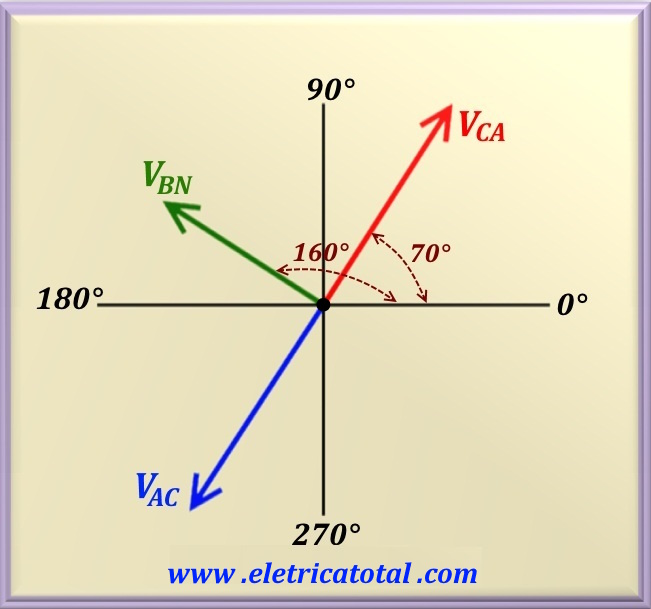

que VBN está adiantada de 90° em relação à
VCA conforme pode ser verificado no gráfico mostrado
na Figura 81-03.1 e confirmado
Aqui!
Então podemos escrever que:
Note que ao inverter as letras índices, deve-se subtrair (ou somar, o que for mais conveniente) 180° da fase da tensão. E como VBN está adiantada de 90° em relação à VCA, além de possuir uma tensão de fase igual a 380 / √3 = 220, então se pode escrever VBN como:
