Problema 11-11 Fonte:
Problema elaborado pelo autor do site.
No circuito mostrado na Figura 11-11.1, calcule:
A corrente I e a tensão elétrica no ponto a, ou seja, Va.
Solução do Problema 11-11 -
Transformação de Fontes
Primeiramente devemos perceber que o resistor de 17 ohms pode ser retirado do circuito,
pois está entre duas fontes de tensão de valores conhecidos.
Por outro lado temos duas fontes de tensão em série com resistores, então podemos
aplicar o princípio da transformação de fontes.

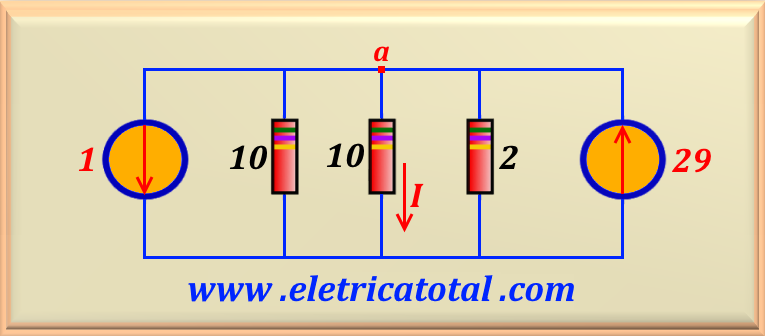

Na Figura 11-11.2 redesenhamos o circuito com a transformação aplicada.
Como as duas fontes de corrente estão em paralelo e apontam em sentidos contrários devemos subtraí-las.

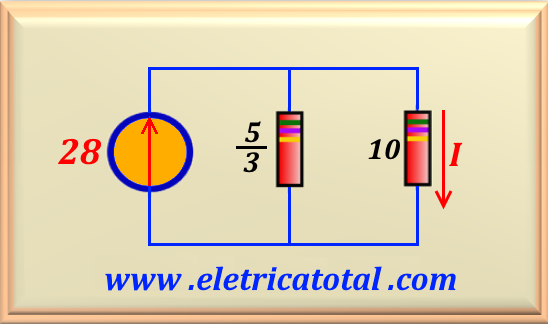

Os resistores de 10 e 2 ohms estão em paralelo e podemos substituí-los
por um único resistor de valor igual a 5/3 ohms, conforme mostrado na Figura 11-11.3.
Para calcular o valor de I basta aplicar um divisor de corrente, ou seja:
De posse do valor de I e olhando para o circuito original
facilmente calculamos o valor de Va, ou
