Problema 4-4    Fonte:    Problema elaborado pelo autor do site.

Suponha que o circuito está em regime permanente. Calcule a energia armazenada pelos indutores no circuito da figura abaixo.

Solução do Problema 4-4

Como o problema diz que o sistema está em regime permanente, então já sabemos que os indutores comportam-se como curto-circuito. Isto permite calcular a corrente elétrica que passa por cada indutor levando em consideração apenas os valores dos resistores do circuito. E, obviamente, os mesmos encontram-se em paralelo. Então, primeiramente, vamos calcular a corrente que passa pelo indutor de 2 H que está em série com o resistor de 10 ohms. Para tal, vamos utilizar um divisor de corrente. Logo:

Agora vamos calcular a corrente que passa pelo indutor de 5 H que está em série com o resistor de 20 ohms, ou:

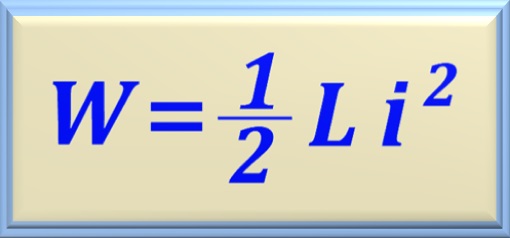

De posse dos valores das correntes elétricas que circulam pelos indutores podemos calcular a energia acumulada em cada um deles usando a eq. 04-05 reproduzida abaixo.
