Problema + Difícil 15-1    Fuente:    Problema 65 - Lista de problemas Circuitos Eléctricos I de la Facultad de Ingeniería - UFRGS - 2011 - Prof. doctor Valner Brusamarello.

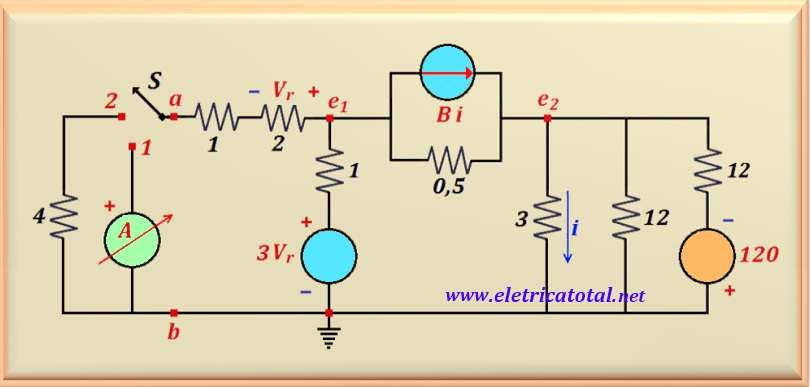

En el circuito de la Figura 15-01.1, cuando el interruptor "S" está en la posición 1 el amperímetro indica +2A. Determine la corriente que fluye a través de la resistencia de 4 Ω cuando el interruptor se mueve a la posición 2.

Solución del problema:   Haga clic aquí!

Atención: En la lista de la UFRGS hay un error tipográfico en el enunciado del problema. El valor medido por el amperímetro, cuando el interruptor está en la posición 1, es + 2A y no - 2A.

Problema + Difícil 15-2    Fuente:    Problema 38 - Lista de problemas Circuitos Eléctricos I de la Facultad de Ingeniería - UFRGS - 2011 - Prof. doctor Valner Brusamarello.

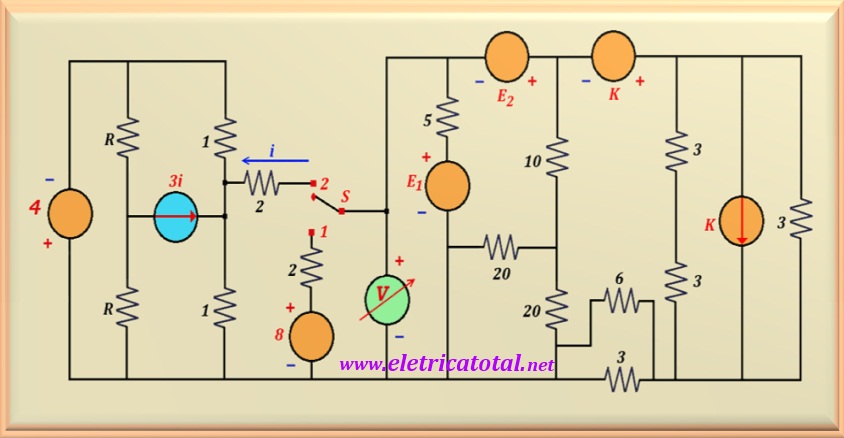

En el circuito de la Figura 15-02.1, cuando el interruptor "S" está en la posición 1, E₁ = - 5 V y E₂ = 5 V. En esta condición el voltímetro indica 0 V. Determine el valor de la constante K, así como el valor indicado por el voltímetro cuando el interruptor S está en la posición 2 y E₁ = E₂ = 5 V.

Solución del problema:   Haga clic aquí!

Problema + Difícil 15-3    Fuente:    Problema 2 de P1 - 1er semestre - 2016 - Disciplina: Análisis de Ingeniería de Circuitos Eléctricos - ULBRA - Profe. doctor Joao Carlos Vernetti dos Santos.

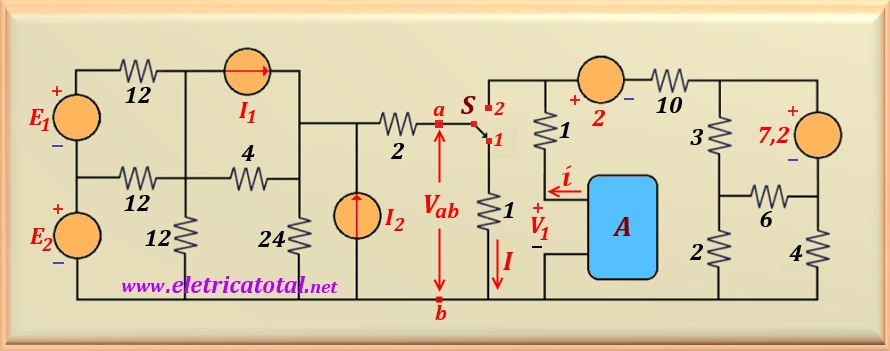

En el circuito de la Figura 15-03.1, cuando el interruptor S está en la posición 1, la corriente I = 1,2 A. Determine el valor del voltaje V_ab, cuando la tecla S está en la posición 2.
