Problema 17-2    Fuente:   Problema creado por los autores del sitio.

Para el circuito que se muestra en la Figura 17-02.1, determine los valores de I y I₁ usando el teorema de Linealidad.

Solución del Problema 17-2

Para utilizar el teorema de linealidad debemos proporcionar un valor numérico para la corriente I₁. Hagamos entonces I₁ = 4 A. De esta forma, podemos calcular el valor de V_ab, o:

Con el valor de V_ab es posible calcular el valor de la corriente I₂, es decir:

Por tanto, podemos calcular el valor de I, ya que sabemos que:

Y ahora podemos calcular el valor de la fuente de tensión que genera I = 5 A.

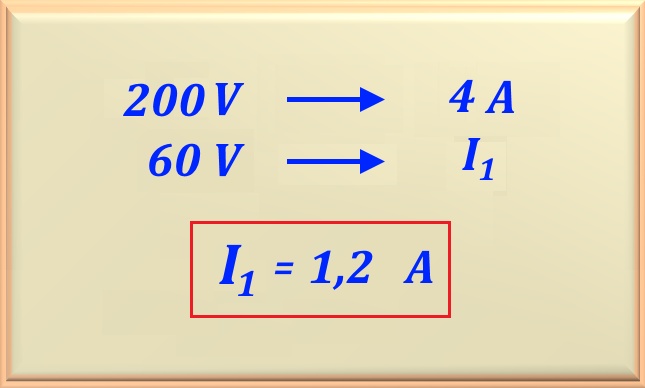

Llegados a este punto la pregunta a plantearse es: si una fuente de tensión de 200 V genera una corriente I₁ = 4 A, ¿cuál será el valor de la corriente I₁ cuando la fuente de voltaje ha cambiado su valor a 60 V ? Simplemente use una simple regla de tres, o:

Conociendo el valor de la corriente I₁, podemos calcular I₂, sabiendo que V_ab = 20 x 1,2 = 24 V. Pronto:

Entonces, el valor de I será:
