Problema 14-1    Fuente:   Problema elaborado por el autor del sitio.

En el circuito que se muestra en la Figura 14-01.1, calcule:

a) Las corrientes i₁ , i₂ y i₃.

b) La voltaje en el nodo e₁.

Problema 14-2    Fuente:    Problema 4.12 - página 96 -    NILSSON & RIEDEL -    Libro: Circuitos Elétricos - 8ª edição - Ed. Pearson Education do Brasil - 2010.

En el circuito que se muestra en la Figura 14-02.1, calcule:

a) Las voltajes en los nodos.

b) Las corrientes i₁, i₂, i₃ y i₄.

Problema 14-3    Fuente:    Ejemplo 5.10 - página 188   IRWIN, J. David   Libro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson.

En el circuito que se muestra en la Figura 14-03.1, calcule:

a) La tensión de todos los nodos esenciales.

b) El voltaje en las terminales a-b.

c) Las corrientes i_k , i_x y i_y.

Problema 14-4    Fuente:   Adaptado del ejercicio 4.8 - página 161 -    CARLSON, A. Bruce -    Libro: Circuits - Preliminary Edition - Ed. John Wiley - 1996.

En el circuito que se muestra en la Figura 14-04.1, calcule: i₁ y i₂.

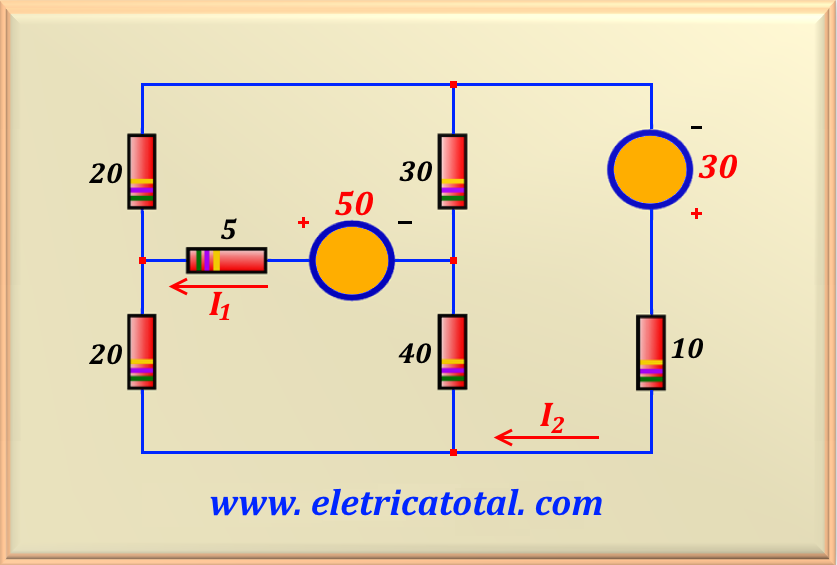

Problema 14-5    Fuente:   Problema creado por el autor del sitio.

En el circuito que se muestra en la Figura 14-05.1, calcule I₁ y I₂ utilizando el método Superposición.

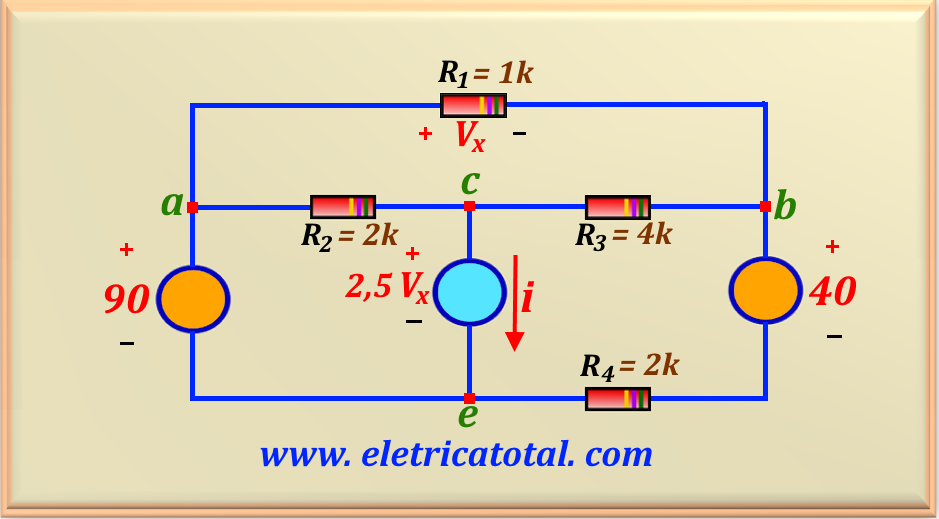

Problema 14-6    Fuente:    Adaptado del Problema 4.98 - página 155 -    NILSSON Y RIEDEL -    Libro: Circuitos Eléctricos - 10ª edición - Ed. Pearson Education do Brasil - 2015.

En el circuito que se muestra en la Figura 14-06.1, calcule el valor de V_x y i utilizando el método Superposición.

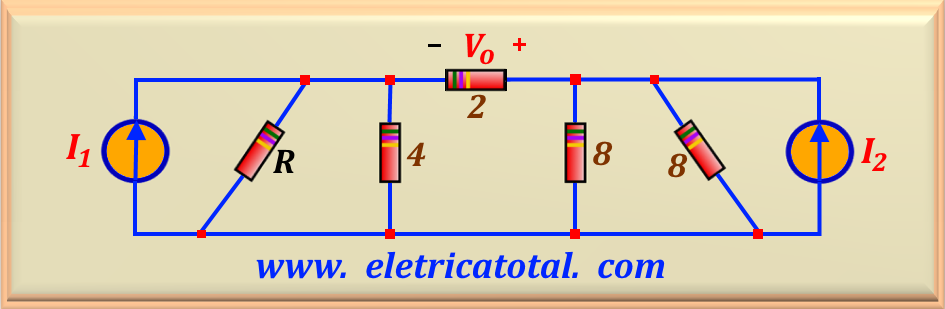

Problema 14-7    Fuente:    Adaptado del Problema 5.3-13 - página 207 -    SVOBODA, James A. y DORF, Richard C. -    Libro: Introducción a los Circuitos Eléctricos - 9ª edición - Ed. Wiley - 2014.

La entrada al circuito que se muestra en la Figura 14-07.1 es la fuente de corriente I₁. La salida es el voltaje V₀. La fuente de corriente I₂ se utiliza para ajustar la relación entre entrada y salida. Determine los valores de I₂ y R para que la salida sea relacionado con la entrada mediante la siguiente ecuación:

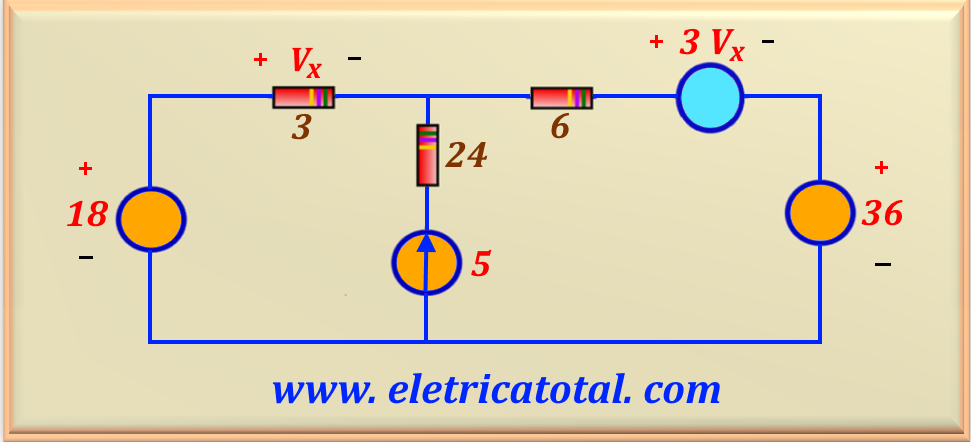

Problema 14-8    Fuente:    Adaptado del Ejemplo 3.21 - página 3.24 -    SINGH, Ravish-    Libro: Análisis y Síntesis de Redes - 1.ª edición - Ed. McGraw Hill Education (India) - 2013.

En el circuito que se muestra en la Figura 14-08.1 encuentre el valor de V_x.
