Problema 21-2    Fonte:   Problema elaborado pelo autor do site.

Esboce a forma de onda da função definida como

Solução do Problema 21-2

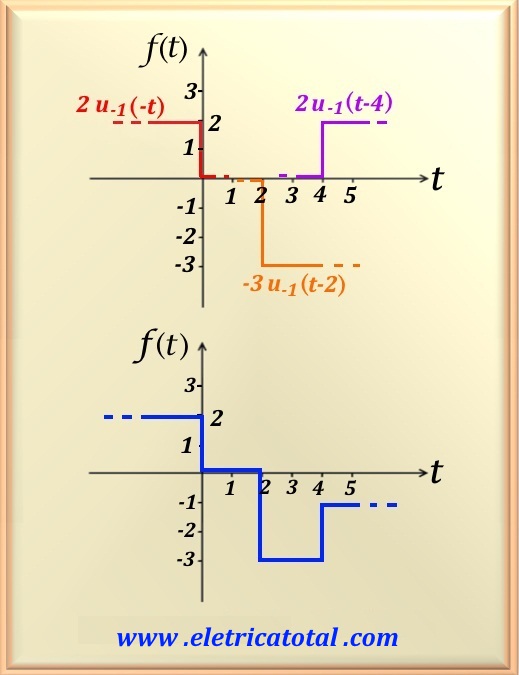

Na Figura 21-02.1 vemos a representação das formas de ondas conforme a f(t) do enunciado do problema. A primeira parcela da f(t) é uma função degrau (ilustrada na cor vermelho). Note que o deslocamento no tempo está representado como -t. Portanto, sua amplitude é de 2volts desde - ∞ até o tempo zero.

A segunda parcela (ilustrada em laranja) também é uma função degrau com -3 volts de amplitude e deslocada no tempo em 2 s.

A terceira parcela é uma função degrau com amplitude de 2 volts e deslocada no tempo em 4 s.

Então, fazendo a soma algébrica das funções e obedecendo os tempos de deslocamento podemos traçar a forma de onda resultante, como ilustrada na parte inferior da figura acima.
