Problema 21-3 Fonte:
Problema elaborado pelo autor do site.
Esboce a forma de onda da função definida como

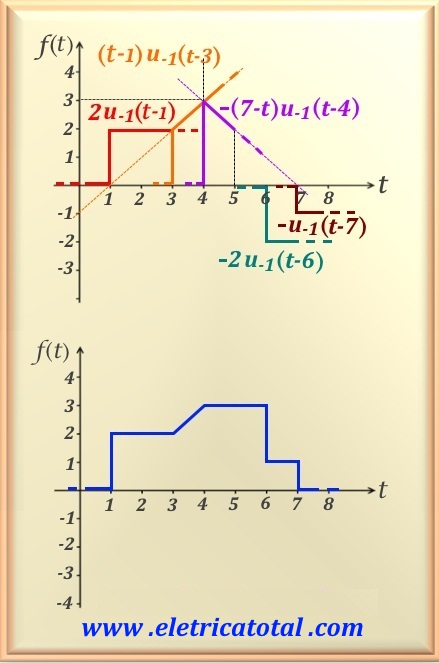

Na Figura 21-03.1 vemos a representação das formas de ondas conforme a f(t) do enunciado do problema. A primeira
parcela da f(t) é uma função degrau (ilustrada na cor vermelho) com amplitude 2 volts e deslocada no tempo em 1 s.
A segunda parcela (ilustrada em laranja) é uma função rampa com amplitude crescente e deslocada no tempo em t = 3 s.
A terceira parcela (ilustrada em roxo) também é uma função rampa, porém com amplitude decrescente
e deslocada no tempo em t = 4 s. Atente para o fato que em t = 4 s, temos duas funções rampas, sendo uma
crescente e outra decrescente.
Isto origina uma tensão constante entre os tempos 4 s e 6 s, como podemos ver no gráfico acima,
na parte inferior da figura. A quarta parcela subtrai 2 volts da forma de onda entre os tempos
6 s e 7 s. E, finalmente, a quinta parcela subtrai 1 volt da forma de onda a partir do tempo
7 s, determinando que f(t), a partir de 7 s, assuma o valor zero.
