Problema + Dificil 78-1
Fuente: Problema elaborado por el autor del sitio.
En el circuito que se muestra en la Figura 78-01.1, sabemos que:
V1 = 120 voltios, Z1 = 4 + j4 Ω, Z 2 = - j10 Ω,
Z3 = 6 + j8 Ω y Z4 = 4 - j2 Ω. Calcular las corrientes en todas las mallas.
Solución del problema:
Haga click aquí!
Problema + Dificil 78-2
Fuente: Problema elaborado por el autor del sitio.

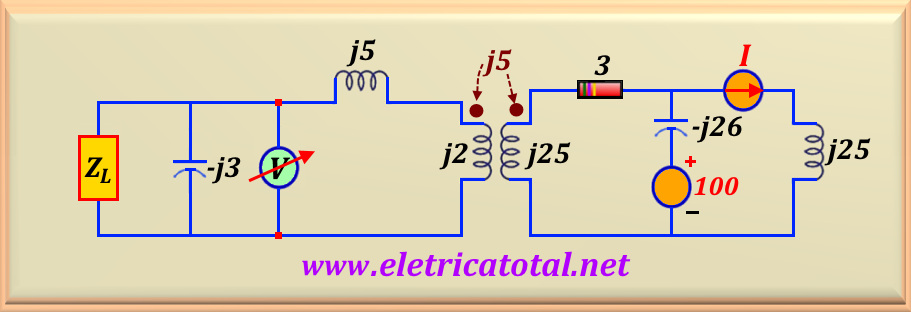

En el circuito que se muestra en la Figura 78-02.1, sabemos que el valor medido por el voltímetro V es
V = 100 voltios, cuando ZL = 3 + j3. Determine la lectura del voltímetro V
cuando reemplazamos el valor de ZL con ZL = 3,3 + j7,6 Ω .
Solución del problema:
Haga click aquí!
