Problema 78-3    Fuente:   Problema desarrollado por el autor del sitio.

Escribe las ecuaciones que gobiernan el circuito que se muestra en Figura 78-03.1.

Solución del Problema 78-3

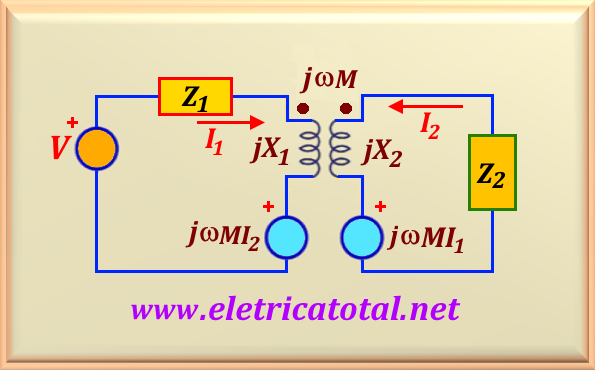

Entonces, esta es la técnica, es decir, poner siempre la dirección de la corriente entrando en los puntos en el dos devanados. No importa dónde estén los puntos. Con eso obtendremos una tensión cuya influencia de cada corriente en el otro devanado tendrá una polaridad positiva frente al devanado que no tiene punto. La Figura 78-03.2 muestra cómo esta el circuito, teniendo en cuenta las influencias de cada corriente.

Una vez establecidos todos los parámetros del circuito, solo tenemos que escribir las ecuaciones que resuelvan el problema. Tenemos dos mallas: una en el primer devanado donde circula I₁; y otro en el otro devanado por donde circula I₂. No debemos olvidar tener en cuenta la inductancia mutua, M. Tan pronto como las ecuaciones son:

Entonces, obtuvimos un sistema de dos ecuaciones con dos incógnitas que se pueden resolver con cualquier método.
