Problema 47-1
Fonte: 2ª questão da 1ª prova - Circuitos Elétricos - Ufrgs - 2017.

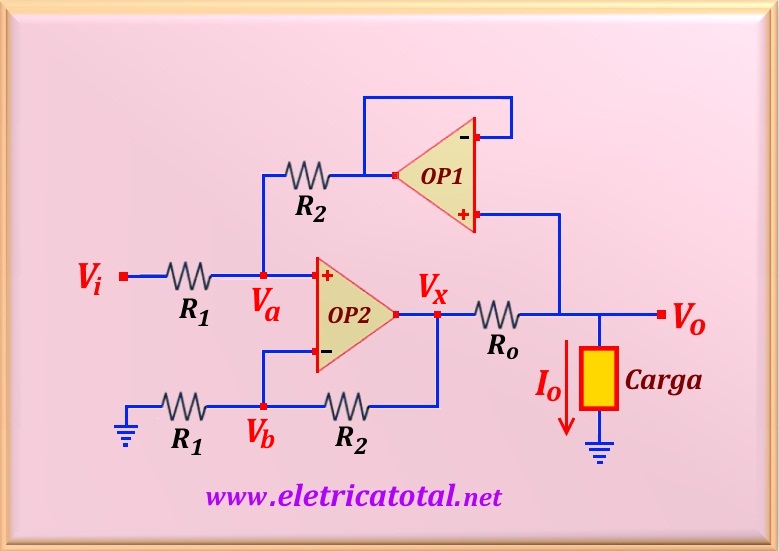

Para o circuito mostrado na Figura 47-1.1 calcule Io em função de Vi.
Este circuito é composto por um amplificador operacional (OP2) ligado na configuração não inversora
e outro na configuração buffer, que realimenta o sinal da saída para a entrada não inversora do OP2.
Sabe-se que um buffer copia o sinal em sua entrada para a saída sem alterar sua fase e magnitude (ganho = 1). Do circuito,
virtualmente, Va = Vb e, por meio de um divisor de tensão, pode ser escrito como:
Agora, usando o método nodal para o ponto a, obtém-se:
Após alguma manipulação algébrica na equação acima se obtém a seguinte relação:
Substituindo nessa equação o valor de Va encontrado na eq. 47-01.1,
temos:
Porém, do circuito se pode encontrar uma relação entre Vo e
Vx.
Logo, substituindo essa relação na equação anterior e após alguma manipulação algébrica:
Observe que, se R1 = R2, a corrente Io
dependerá somente do valor de Ro (independe da carga). Esse circuito, portanto,
comporta-se como uma fonte de corrente controlada pela tensão de entrada Vi, ou seja:
