Problema 32-5 Fonte:
Problema 18 da seção Quadripolos da lista de Circuitos Elétricos I,
da Escola de Engenharia da UFRGS, 2011, Prof. Dr. Valner Brusamarello.
No circuito mostrado na Figura 32-5.1 apresentamos dois testes e seus resultados executados no quadripolo B.
Com base nesses resultados determine a leitura do amperímetro no circuito apresentado na Figura 32-5.2 e os
parâmetros Y do quadripolo B.
Solução do Problema 32-5
Os parâmetros Y são dados pelas seguintes equações:
I1 = Y11 V1 + Y12 V2
I2 = Y21 V1 + Y22 V2
Pelas informações fornecidas no circuito (lado esquerdo) mostrado na Figura 32-5.1,
obtém-se V2 = 0 (pois o amperímetro coloca em curto a saída do quadripolo) e
I2 = - 3. Como se tem a medida do voltímetro, V = V1 = 6 V, facilmente
calcula-se o valor de I1, pois:
I1 = 10 - V1 / 2 = 2 A
Com esses valores, é possível calcular Y11 e Y21. Assim:
Y11 = I1/ V1 = 2/6 = 1/3 siemens
Y21 = I2/ V1 = - 3/6 = - 1/2 siemens
Como o enunciado do problema afirma que o quadripolo é QLP (quadripolo linear passivo), então sabe-se que:
Y12 = Y21 = - 1/2 siemens
E para calcular Y22, deve-se ater nas informações contidas no circuito, mostrado no lado
direito da Figura 32-5.2. Assim, obtém-se
V1 = 0, ou seja, um curto-circuito na entrada (porta 1). Pela leitura do voltímetro, conclui-se que
V2 = 4 V. Portanto, pelo resistor de 4 Ω circula uma corrente de 1 A.
Dessa forma, I2 = 4 A. Então, o valor de Y22 é:
Y22 = I2/ V2 = 4/4 = 1 siemens
Agora, pode-se escrever as equações dos parâmetros Y do quadripolo, ou:
I1 = 1/3 V1 - 1/2 V2
eq. 32-5.1
I2 = - 1/2 V1 + V2
eq. 32-5.2

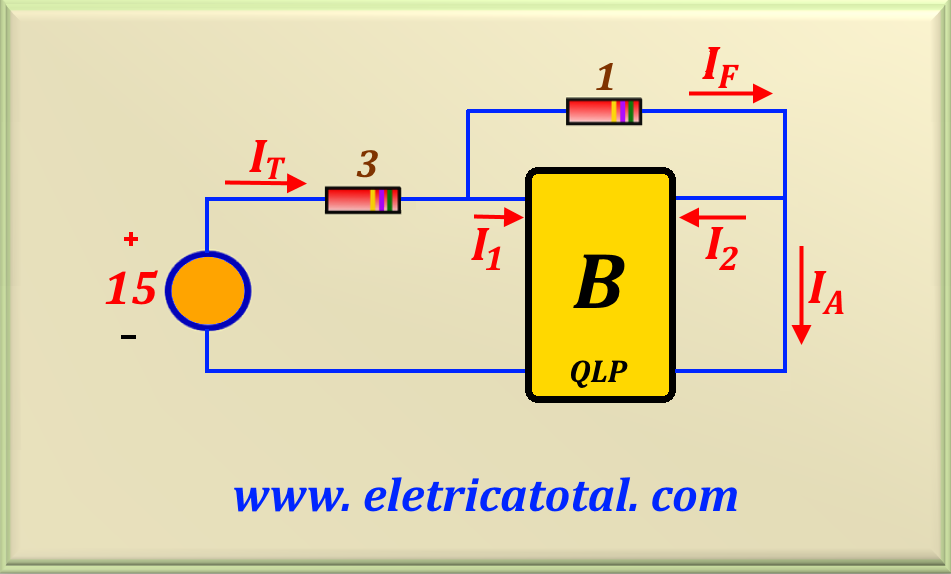

E para calcular a corrente que o amperímetro mede quando se analisa o circuito mostrado
na Figura 32-5.2, a qual denominamos de IA, deve-se olhar o circuito
mostrado na Figura 32-5.3. Repare que o circuito de entrada (porta 1), foi substituído
pelo equivalente Thévenin. Na porta 2, o amperímetro foi substituído por um curto circuito,
onde se quer calcular a corrente que flui através do mesmo. Como a porta 2 está em curto-circuito, então temos V2 = 0.
Como V2 = 0, fazendo a malha por V1 e IF, conclui-se
que V1 = IF,
pois o valor do resistor de realimentação é igual a 1. E também, pela eq. 31-5.1
do quadripolo, temos que V1 = 3 I1 = IF.
Dessa informação, pode-se inferir que
IT = I1 + IF = I1 + 3 I1 = 4 I1.
Levando isso em consideração e fazendo a malha na porta 1 do quadripolo, obtém-se:
V1 = 15 - 3 IT ⇒ 3 I1 = 15 - 12 I1
Resolvendo essa equação, facilmente se obtém o valor de I1 e IF, ou:
I1 = 1 A ⇒ IF = 3 I1 = 3 A
Por outro lado, pode-se encontrar o valor de I2, usando a equação 31-5.2 do quadripolo,
lembrando que V2 = 0 e V1 = 3 I1. Então:
I2 = - 0,5 V1 = - 0,5 x 3 I1 = - 1,5 A
E finalmente, pode-se calcular o valor de IA, sabendo que:
