Devido ao fato de nem sempre existir os parâmetros Z e Y,
há necessidade de se criar um terceiro conjunto de parâmetros, no qual se usa V1 e
I2 como variáveis dependentes, ou seja, a resposta do circuito a uma excitação

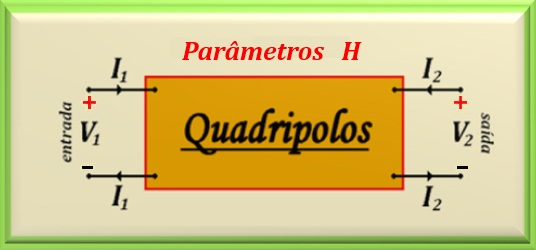

provocada por I1 e V2. Na Figura 33-01 vemos as diversas variáveis
envolvidas na determinação dos parâmetros híbridos.
Figura 33-01
Então, as equações para os parâmetros híbridos, também conhecidos como parâmetros "h", são:
V1 = h11 I1 + h12 V2
eq. 33-01
I2 = h21 I1 + h22 V2
eq. 33-02
Esses parâmetros são muito úteis na descrição de dispositivos eletrônicos como transistores
e outros.
Podemos definir os parâmetros "h" como:
a)h11 ⇒ Impedância de entrada de curto-circuito.
b)h12 ⇒ Ganho de tensão inverso de circuito aberto.
c)h21 ⇒ Ganho de corrente direto de curto-circuito.
d)h22 ⇒ Admitância de saída de circuito aberto.
2. Cálculo dos Parâmetros h
Calculamos h11 e h21 conectando uma fonte de tensão
V1 ou uma fonte de corrente I1 à Porta 1, enquanto
curto-circuitamos a Porta 2 , ou seja, V2 = 0. Assim, conhecendo
V1, I1 e I2 podemos determinar esses parâmetros.
h11 = V1 / I1 e
h21 = I2 / I1
Da mesma forma, calculamos h12 e h22 conectando uma fonte de tensão
V2 ou uma fonte de corrente I2 à Porta 2, enquanto
deixamos a Porta 1 como um circuito aberto, ou seja, I1 = 0. Dessa forma,
determinamos os parâmetros.
h22 = I2 / V2 e
h12 = V1 / V2
Quando h12 = - h21, dizemos que o circuito é RECíPROCO.

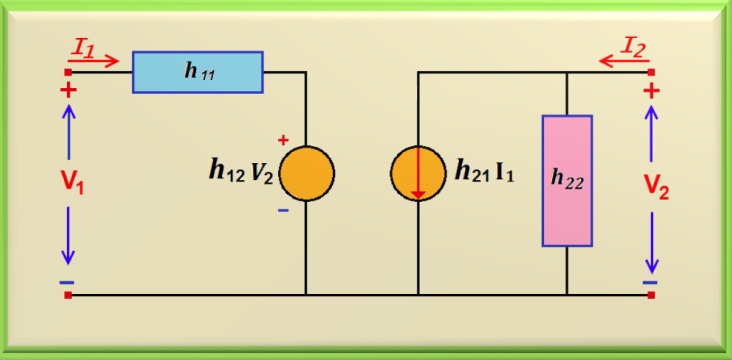

Veja na Figura 33-02 um modelo de um circuito equivalente dos parâmetros "h".
Figura 33-02
Observação Importante
Em muitas literaturas é comum representar o parâmetro h22 como um resistor em paralelo com a fonte de corrente h21 I1 como podemos ver na
Figura 33-02. Devemos prestar muita atenção nesse fato, pois na realidade o parâmetro h22 não tem como unidade de medida o ohm e sim, o siemens. Isso significa que esse parâmetro é uma admitância ou condutância, pois ele é calculado dividindo-se a corrente elétrica pela tensão elétrica. Dessa forma,
se essa condutância estiver em paralelo com um resistor, antes de se fazer o cálculo do paralelo dos dois elementos é necessário inverter o valor de h22 para que tenhamos um resistor cuja unidade de medida é ohm e, assim, executar o cálculo do paralelo.
