Problema 24-8 Fonte:
Adaptado da Questão 1 da Prova de Circuitos Elétricos II da PUCRS - 2019.

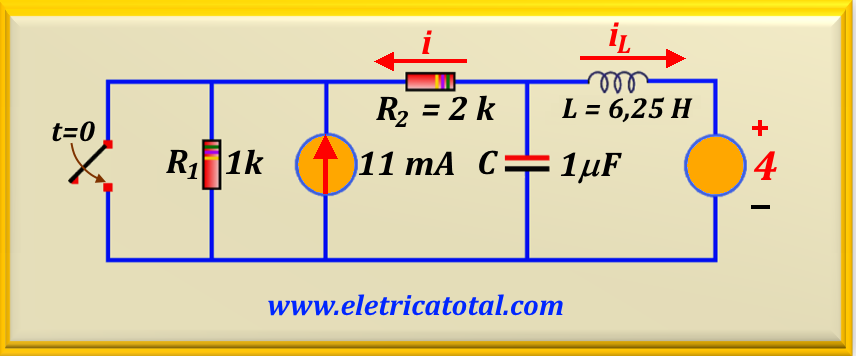

Determinar o valor de iL (t) para t > 0 sabendo que o circuito está em regime permanente quando a chave encontra-se na posição mostrada na Figura 24-08.1 para t < 0 .
Solução do Problema 24-8
Observe que para t < 0 temos o circuito mostrado na Figura 24-08.2, onde substituímos o indutor por um curto-circuito.
Com a fonte de corrente e o resistor
R1 fizemos uma transformação de fontes obtendo uma fonte de tensão de 11 volts em série com R1.
Assim, podemos somar os valores de R1 e R2, obtendo o valor de R = 3 kΩ.
Devido ao indutor se comportar como um curto-circuito, facilmente obtemos o valor da tensão sobre o capacitor, ou seja,
vc (0+) = 4 V. Seguindo a indicação das correntes conforme o circuito, obtemos i (0+) = - (11 - 4) / 3 k = - 7/3 mA. E iL (0+) = (11 - 4) / 3 k = 7/3 mA, pois pelo capacitor não circula corrente elétrica.
Essas são as condições iniciais do problema.

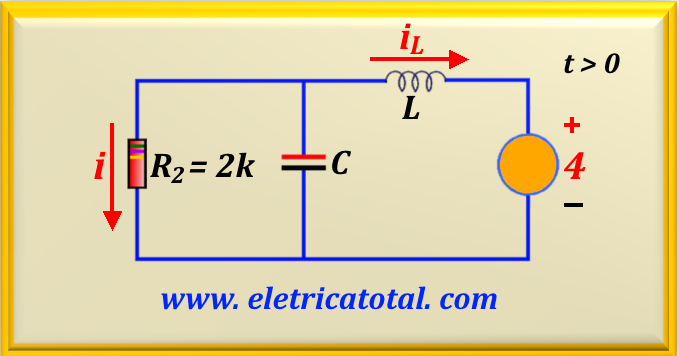

Para t > 0 a chave está na condição fechada. Como resultado, a fonte de corrente e o resistor R1 são eliminados do circuito e o resistor
R2 é colocado em paralelo com o capacitor, conforme mostra a Figura 24-08.3.
Assim, temos um circuito RLC paralelo perfeitamente possível de ser resolvido aplicando a teoria já estudada.
Então, com os valores fornecidos pelo problema podemos calcular a frequência de operação do circuito usando a eq. 24 - 06, encontramos:
ωo2 = 1 / L C = 1/ (6,25 x 10-6) = 160.000 rad2/s2
Facilmente concluímos que:
ωo = 400 rad/s
Agora vamos calcular o valor de α de um circuito RLC paralelo. Usando a eq. 24-05, temos:
Note que neste caso, α < ωo, confirmando uma resposta subamortecida. Logo, as duas raízes da equação característica são complexas e a equação solução será na forma da eq. 24-14 e da eq. 24-15.
Agora precisamos calcular o valor de ωd, que é dado pela eq. 24-13. Então:
ωd = √ (4002 - 2502) = 312,25 rad/s
Então a resposta do sistema para iL (t) será dada por::
iL (t ) = iL (∞) + e- 250 t ( B1 cos (312,25 t) + B2 sen (312,25 t) )
Dos circuitos mostrados nas figuras acima, temos que iL (0+ ) = 7/3 mA e iL (∞ ) = - 2 mA. Logo, para t = 0+
vamos encontrar a equação abaixo.
Como sabemos, sen 0 = 0, cos 0 = 1 e e0 = 1. Então, a equação se reduz a:
7/3 = - 2 + B1
Efetuando o cálculo encontramos o valor de B1, ou:
B1 = 13/3
E para calcular o valor de B2, vamos usar a condição inicial vL (0+) = 0.
Como vL está relacionada com a derivada primeira de iL, então derivando iL encontramos a relação abaixo:
d iL(0+) / dt =
vL(0+) / L =
- α B1 + ωd B2 = 0
Logo, fazendo a substituição numérica, encontramos:
250 x 13/3 = 312,25 x B2
Resolvendo essa equação, encontramos o valor de B2, ou :
B2 = 3,47
E agora podemos escrever a equação solução da corrente no indutor, ou:
iL (t ) = - 2 + e- 250 t ( 13/3 cos (312,25 t) + 3,47 sen (312,25 t) )
Lembre-se que o valor dessa corrente está em miliampère.
