Problema + Difícil 12-1    Fonte:    Problema 49 da lista de Circuitos Elétricos I, da Escola de Engenharia da UFRGS, 2011, Prof. Dr. Valner Brusamarello.

No circuito abaixo, sabe-se que o voltímetro V indica 12 volts. Calcule:

a) A tensão e.

b) O valor da fonte independente E.

Solução do problema:   clique aqui!

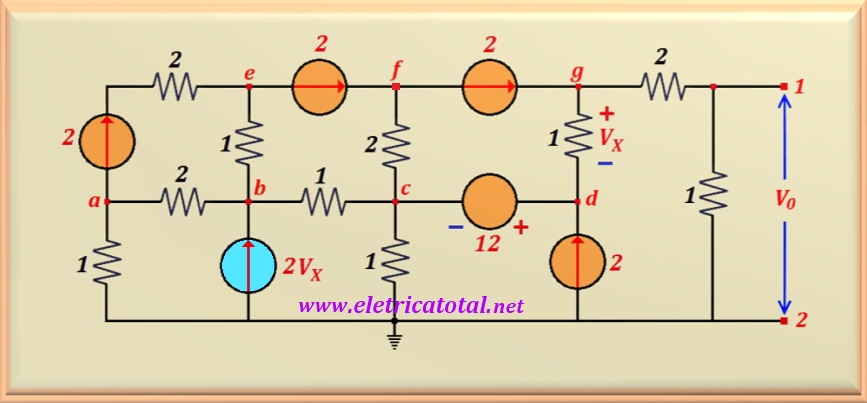

Problema + Difícil 12-2    Fonte:   Problema 4.28 - pag. 170 -    IRWIN, J. Davis - Livro: Análise de Circuitos em Engenharia - 4ª Edição - Ed. Pearson - 2013.

Calcule o valor de V_x e a tensão V_o.

Solução do problema:   clique aqui!

Problema + Difícil 12-3    Fonte:    Problema 70 da lista de Circuitos Elétricos I, da Escola de Engenharia da UFRGS, Prof. Dr. Valner Brusamarello.

No circuito abaixo, sabe-se que quando a chave S está na posição 1, o amperímetro A acusa uma corrente de 5 A. Se a chave S estiver na posição 2, então o amperímetro A acusa uma corrente de 14 A.

Encontre os valores de I e K.

Solução do problema:   clique aqui!
