Los parámetros "g" son muy útiles en la descripción y modelado de dispositivos electrónicos tales como
transistores de efecto de campo (FET), válvulas electrónicas "antiguas" y otros dispositivos que se describen mejor con estos parámetros .
Según la figura anterior, podemos escribir las ecuaciones que rigen los parámetros "g".
Podemos definir Parámetros g como:
a) g11 ⇒ Admitancia de entrada de circuito abierto.
b) g11 ⇒ Ganancia de corriente inversa del circuito.
c) g11 ⇒ Ganancia directa de voltaje de circuito abierto.
d) g11 ⇒ Impedancia de salida de cortocircuito.
Calculamos g11 y g21 haciendo
I2 = 0 es decir, un circuito abierto al puerto 2, mientras
en el puerto 1, ponemos una fuente de voltaje V1 o una
fuente de corriente I1. Así, sabiendo
V1, I1 y V2
podemos determinar estos parámetros.
Del mismo modo, calculamos g12 y g22
conectando una fuente de voltaje V2 o una fuente de corriente
I2 al puerto 2, mientras
puerto 1 en cortocircuito, es decir, V1 = 0. Por lo tanto, determinamos los parámetros.
Cuando g12 = - g21, decimos que el circuito es RECIPROCAL.

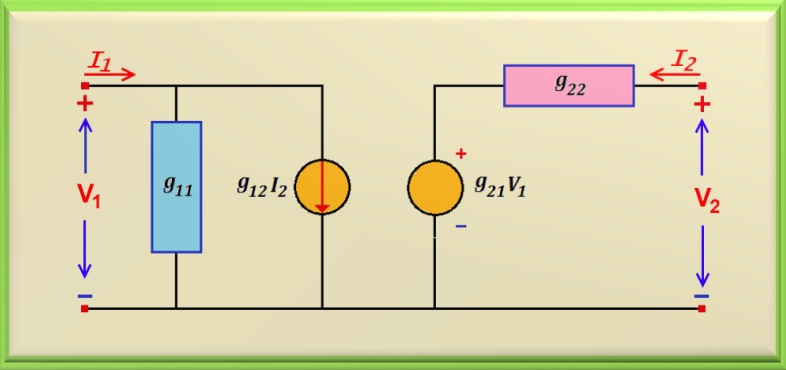

Vea en la Figura 34-02 un modelo de un circuito equivalente de los parámetros híbridos inversos.
