Problema + dificil 83-1
Fuente: Pregunta 2 de lo primer examen de la Facultad de
Ingeniería - UFRGS - 1976.

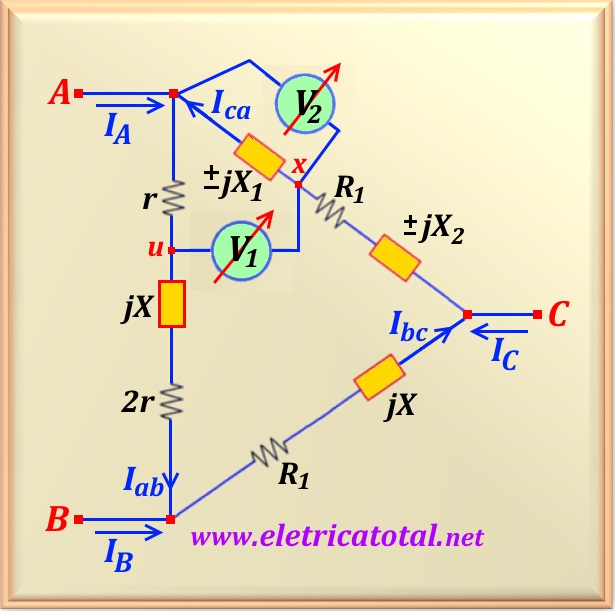

En la Figura 83-1.1, el circuito es simétrico, balanceado y la secuencia de fase es inversa
o BCA. Se sabe que el voltaje de línea
VCB = 500∠0° V y la corriente IA = 8,66∠65° A.
Además, se sabe que
V1 = 450 V y V2 < |VCB|. Determine:
a) las corrientes de fase.
b) los valores de r, X1 y X2.
c) la fase de V1.
Solución del problema:
Haga click aquí!
Problema + dificil 83-2
Fuente: Pregunta 3 de lo primer examen de la Facultad de Ingeniería -
UFRGS - 1975.

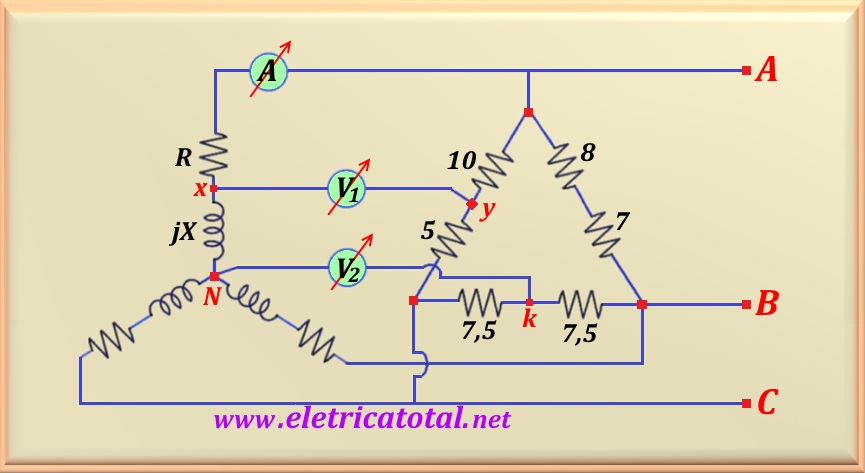

En la Figura 83-2.1, el circuito es simétrico, balanceado y la secuencia de fases es
directa o ABC. Se sabe que
V1 = 346,1 V, V2 = 200 V y A = 20 A.
Determine:
a) los valores de R, X y la voltaje de línea.
b) el factor de potencia del circuito estrella.
Solución del problema:
Haga click aquí!
