Problema + Difícil 52-1    Fuente:   Problema 46 - Lista de Problemas Circuitos II - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2017 - Prof. doctor Valner Brusamarello.

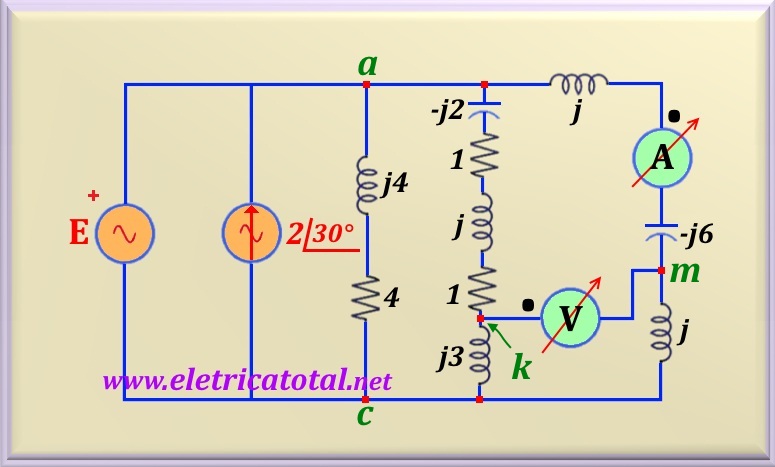

Si se sabe que la lectura del vatímetro es 7,5 kW, determine el valor de E.

Problema + Difícil 52-2    Fuente:   Adaptado del Problema 39 - Lista de Problemas Circuitos II - Circuitos de Disciplina Escuela de Ingeniería - UFRGS - 2017 - Prof. doctor Valner Brusamarello.

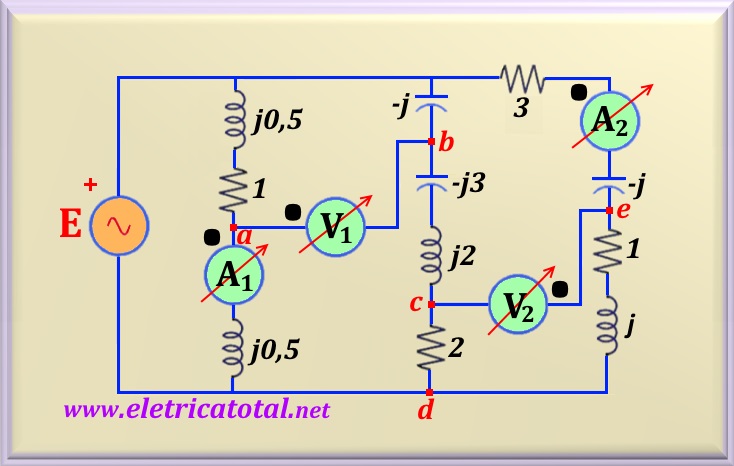

Para el circuito que se muestra en la Figura 52-02.1, se sabe que el vatímetro 1, W₁, tiene una lectura igual a 20kW. Determinar:

a)    El valor de E

b)    La lectura del vatímetro 2, W₂.

Problema + Difícil 52-3    Fuente:   Adaptado del Problema 3 del 1er Examen de 2019 - Disciplina Circuitos Eléctricos de Facultad de Ingeniería - PUCRS - 2019.

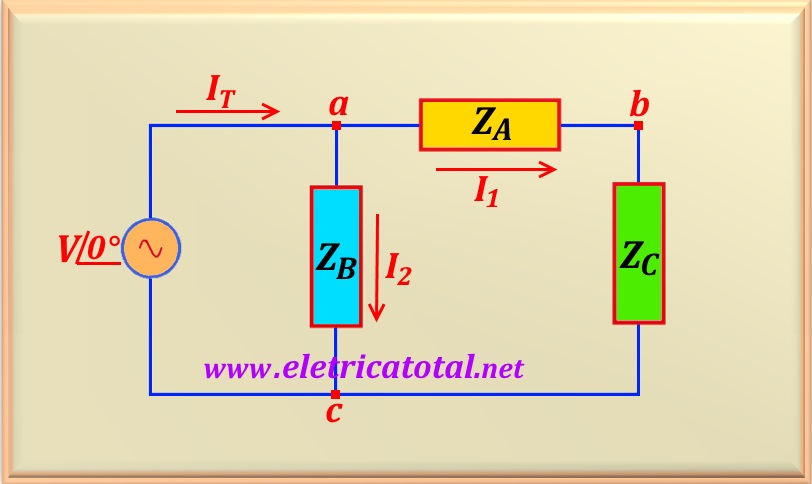

Para el circuito que se muestra en la Figura 52-03.1, se sabe que:

Dicho esto, recordando el principio de conservación de la potencia compleja, calcula:

a) El factor de potencia total de las cargas.

b) La corriente efectiva consumida por las cargas.

c) ¿Qué potencia reactiva debe generar una batería de condensadores conectada en paralelo para que el factor de potencia del Circuito unidad.

d) Piña, un ingeniero cauteloso diseñó este banco de condensadores con el doble de la potencia reactiva calculada en el ítem anterior. Explique las consecuencias de este error.

Problema + Difícil 52-4    Fuente:   Adaptado del Problema 3 del 1er Examen de 2019 - Disciplina Circuitos Eléctricos de Facultad de Ingeniería - PUCRS - 2019.

Como complemento al problema anterior (ver problema anterior haciendo clic aquí!) determinar:

a) El actual I₁.

b) Los valores de R_A , R_C y X_C .

c) Un diagrama fasorial de las corrientes y voltajes involucrados en el circuito.

Problema + Difícil 52-5    Fuente:   Adaptado del Problema 60 - Lista de Problemas de Circuitos II - Escuela de Ingeniería de Circuitos Eléctricos - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

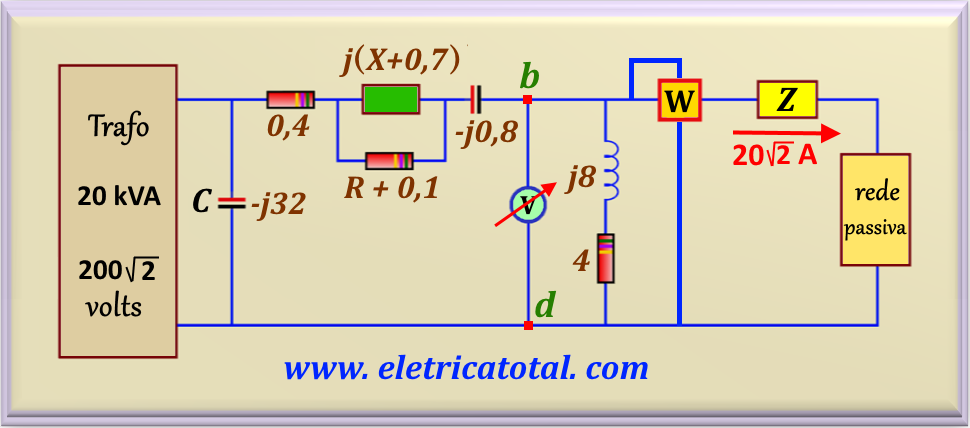

El transformador de 20 kVA, que se muestra en la Figura 52-05.1, opera con 62,5% de su capacidad nominal y con FP = 0,8 en retraso. El vatímetro W lee 4.000 W con la corriente por detrás del voltaje y el voltímetro V lee 200 V en su lectura. Determinar los valores de R, X y su naturaleza.
