Problema + Difícil 31-1    Fonte:   Questão 001 - página 56 -   GERT, Foerster & TREGNAGO, Rodrigo - Livro: Circuitos Elétricos - Ed. da Universidade - Ufrgs - 1987.

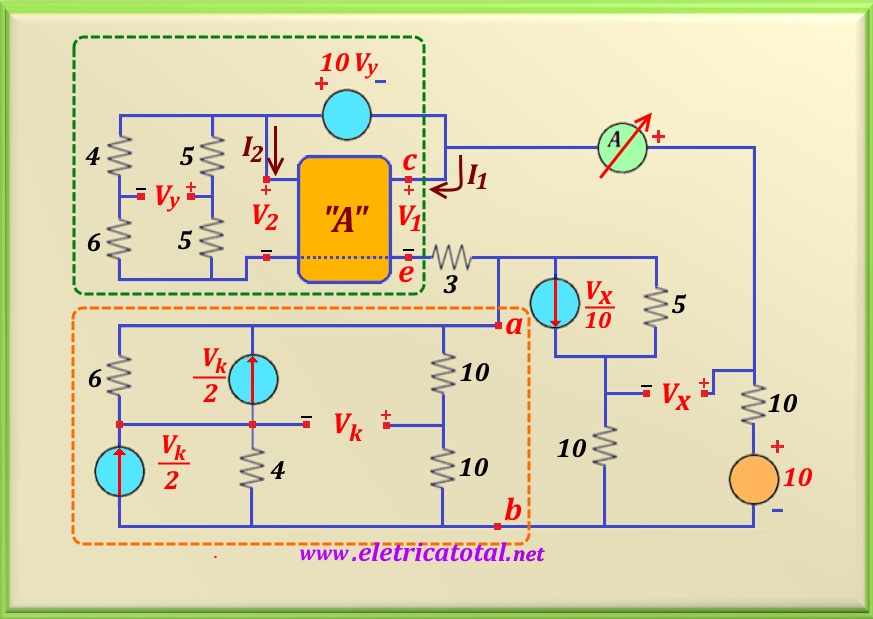

Seja o quadripolo "A" definido pelas seguintes equações:

Determine a leitura do amperímetro "A".

Problema + Difícil 31-2    Fonte:    Questão 1 - prova Circuitos Elétricos - Escola Engenharia - Ufrgs - 1975.

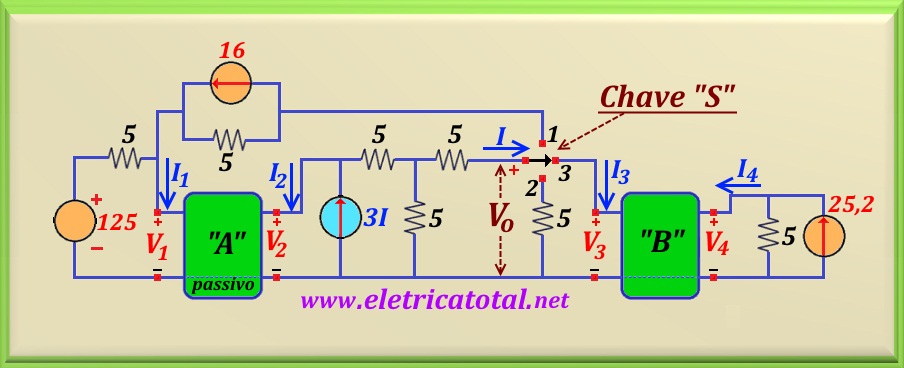

No circuito mostrado na figura abaixo, sabe-se que o quadripolo "B" possui:

Além disso, o quadripolo "A" é passivo e sabe-se que quando a chave "S" está na:

posição 1 ⇒    I = 1 A   e   V_o = 10 volts

posição 2 ⇒    V_o = 25/ 3 volts

posição 3 ⇒    I₁ = 5 A

Com essas informações obtenha os parâmetros Z do quadripolo "A" e a constante K.
