Problema + Difícil 47-1    Fuente:    Problema 5.38 - página 120 -    NILSSON - RIEDEL -    Libro: Circuitos Eléctricos - 8ª edición - Ed. Pearson Educación do Brasil - 2010.

Determina V₁ y V₂ en el circuito que se muestra en la Figura 47-01.1 sabiendo que los amplificadores operacionales son ideales.

Problema + Difícil 47-2.    Fuente:   Pregunta de examen para Ingeniero Electrónico - Petrobras - 2012.

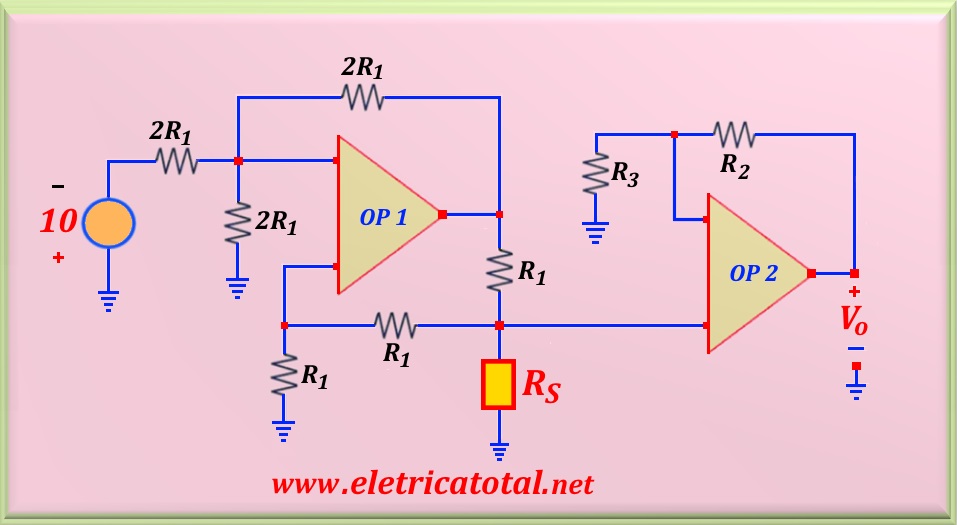

Los transductores resistivos se utilizan en muchos sistemas de control industrial. Uno forma de medir la resistencia eléctrica de un transductor resistivo R_S se ilustra en el circuito que se muestra en la Figura 47-02.1, donde consideramos los amplificadores operaciones ideales. Determine el valor de la resistencia eléctrica R_S del transductor a partir de una expresión matemática que es función de los valores de las resistencias que componen el circuito y la tensión de salida V_o.
