Hasta ahora, se han presentado varios circuitos con diferentes configuraciones. Sin embargo, en
los circuitos básicos siempre usaban un único

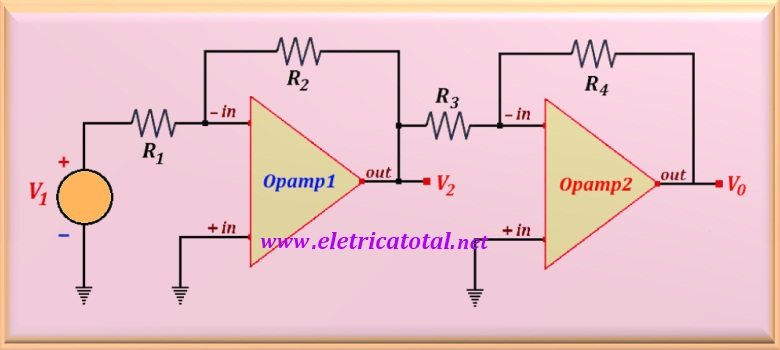

Comenzaremos presentando un circuito básico usando
Tenga en cuenta que en realidad solo hay dos circuitos inversores conectados en serie. Por lo tanto, para calcular la ganancia de este circuito solo calcule la ganancia de cada uno por separado y luego una las dos ecuaciones encontradas.
Para el primer circuito tenemos:
Y para el segundo circuito tenemos:
Sustituyendo la primera ecuación en la segunda y trabajando algebraicamente, llegamos la ecuación final, o:
Observe que cuando asociamos dos circuitos inversores, la señal de salida tiene la misma fase que la señal de entrada, porque al multiplicar dos valores negativos obtenemos valores positivos
En la parte del problema, presentaremos otras configuraciones de circuito cascada con sus respectivas soluciones.
