Problema 65-3
Fonte: Problema elaborado pelo autor do site.

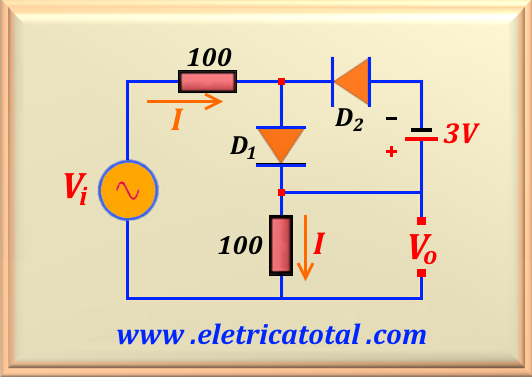

Dado o circuito mostrado na Figura 65-3.1, calcule a tensão de saída Vo, assumindo que
a tensão de entrada é dada por Vi = 10 sen 1000 t. Esboce a forma de onda de Vo.
Considere a tensão sobre o diodo na condução como VD = 0,7 V.
Solução do Problema 65-3
Quando a tensão de entrada Vi inicia o crescimento de seu valor no semiciclo positivo,
já sabemos de antemão que o diodo D2 permanecerá cortado em todo o semiciclo positivo da tensão de entrada.
Por outro lado, o diodo D1 não conduzirá enquanto a tensão de entrada não atingir o valor de 0,7 V.
A partir desse momento, a corrente que circula pelo diodo e pelas duas resistências é dada por:
I = (Vi - 0,7 ) / (100 + 100 )
E como a tensão de saída Vo é dada por Vo = 100 I, então facilmente concluímos que:
Logo, a resposta correta para o semiciclo positivo da senoide é:
Se 0 ≤ Vi ≤ + 0,7 V ⇒
Vo = 0 V
Se Vi > + 0,7 V ⇒
Vo = 0,5 (Vi - 0,7 ) V
Agora vamos analisar o que acontece com o semiciclo negativo da senoide. Note que D1
estará sempre cortado. Logo, para o semiciclo negativo da senoide, o circuito vai funcionar
como se ele não existisse.
Então, o circuito se resume a fonte de tensão Vi, as duas resistências, a bateria de 3 V
e o diodo D2. Devido à presença da bateria de 3 V, percebe-se que o diodo não entrará
em condução enquanto Vi ≥ - 3,7 V. Assim que a tensão de entrada atinge - 3,7 V
e segue até atingir o valor de pico, ou seja, - 10 V, o diodo D2 está em condução.
Então podemos calcular o valor de I fazendo a malha:
Vi - 200 I + 3 + VD = 0
Trabalhando algebricamente essa equação e sabendo que VD = 0,7 V, temos:
I = (Vi + 3,7 ) / (100 + 100)
Porém, sabemos do circuito que Vo = - 100 I. Então, substituindo temos:
Vo = - 0,5 (Vi + 3,7 )
Logo, a resposta correta para o semiciclo negativo da senoide é:
Se - 3,7 ≤ Vi ≤ 0 V ⇒
Vo = 0 V
Se Vi < - 3,7 V ⇒
Vo = - 0,5 (Vi + 3,7 ) V

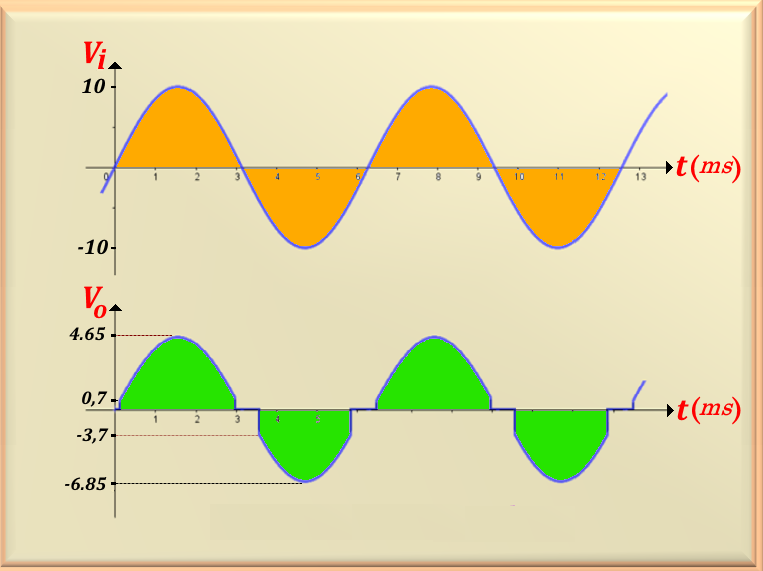

Na Figura 65-3.2 vemos o gráfico da tensão de entrada e da tensão de saída. Note que, próximo à t = 0,
há um salto na tensão de saída de zero para 0,7 V. Isto devido à necessidade de termos uma
tensão de 0,7 V sobre o diodo para que o mesmo entre na zona de condução. Para o semiciclo negativo da
tensão de entrada, o diodo só entra em condução quando a tensão de entrada atingir o valor de - 3,7 V.
Observe que existe um intervalo no valor da tensão de entrada que gera uma tensão de saída nula
e que é perfeitamente visível no gráfico acima. Assim, podemos escrever que:
Se - 3,7 V ≤ Vi ≤ + 0,7 V
⇒ Vo = 0 V
Você saberia dizer o que aconteceria com o circuito se a polaridade da bateria de 3 V fosse invertida?
