Problema 65-1
Fonte: Problema elaborado pelo autor do site.
Dado o circuito mostrado na Figura 65-1.1, calcule a tensão de saída Vo, assumindo que
a tensão de entrada é dada por Vi = 10 sen 1000 t. Esboce a forma de onda de Vo.
Considere a tensão sobre o diodo na condução como VD = 0,7 V.
Quando a tensão de entrada Vi inicia o crescimento de seu valor no semiciclo positivo,
já sabemos de antemão que o diodo D2 permanecerá cortado em todo o semiciclo positivo
da tensão de entrada. Por outro lado, o diodo D1 não conduzirá enquanto a tensão de
entrada não atingir o valor de 0,7 V. A partir desse momento, a corrente que circula pelo diodo e
pelas duas resistências é dada por:
E como a tensão de saída Vo é dada por Vo = 200 I, então facilmente concluímos que:
Logo, a resposta correta é:
E, naturalmente, quando o semiciclo positivo da tensão de entrada passar por 0,7 V em direção à zero, o
diodo D1 entrará na zona de corte e permanecerá assim por todo o semiciclo negativo da tensão de entrada.
D2 conduzirá quando Vi ≤ - 0,7 V. Porém, em nada contribui para a tensão de saída e o
valor desta é zero para todo o semiciclo negativo da tensão de entrada. Ou seja, esse circuito comporta-se
quase como um retificador de meia-onda.

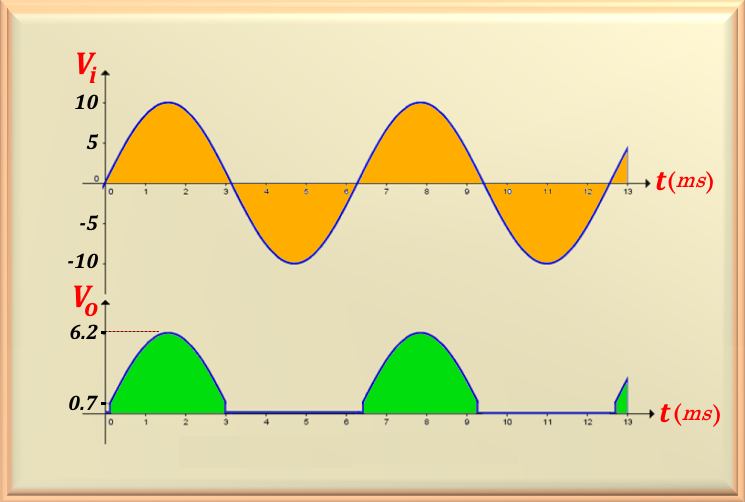

Na Figura 65-1.2 vemos o gráfico da tensão de entrada e da tensão de saída. Note que, perto de t = 0,
há um salto na tensão de saída de zero para 0,7 V. Isto devido à necessidade de termos uma
tensão de 0,7 V sobre o diodo para que o mesmo entre na zona de condução. E no semiciclo negativo da senóide o diodo está no estado de corte. Logo, a tensão na saída é nula.
