Problema + Difícil 2.3   Fuente:   Problema elaborado por el autor del sitio.

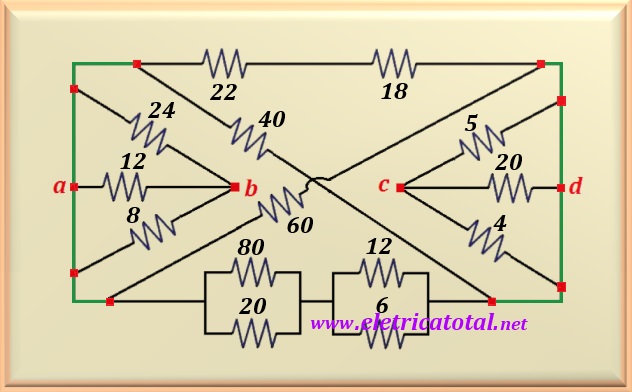

Calcule la resistencia total o equivalente entre los puntos b y c en lo circuito mostrado en la Figura 2-03.1.

Solución del Problema + Difícil 2.3

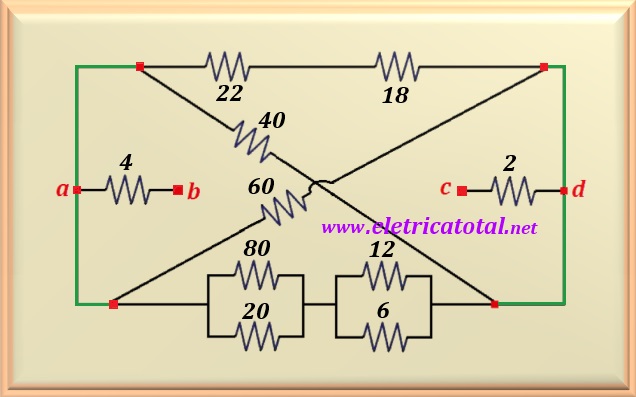

En el circuito que se muestra en la figura anterior, resaltamos en verde los puntos que se puede suponer que es un cortocircuito.

De esta forma concluimos que las resistencias que se encuentran entre los puntos a-b y c-d están en paralelo. Luego, podemos dibujar un nuevo diagrama, como se muestra al lado, donde reemplazamos estos resistencias por sus respectivos valores equivalentes.

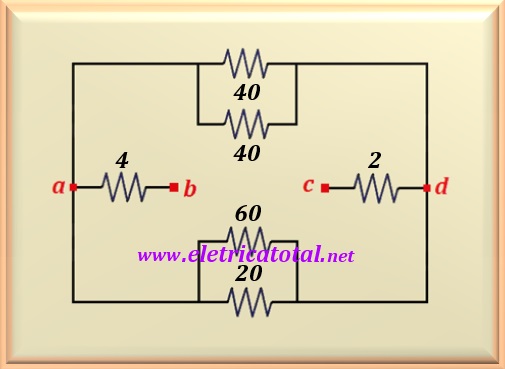

Por otro lado, después de realizar el cálculo de los equivalentes de los otros dos circuitos que están interconectando los puntos a - d, podemos ver claramente que todas las resistencias estón en paralelo, como se puede ver en el circuito que se muestra en la figura de al lado.

Así, calculando las cuatro resistencias en paralelo (40 // 40 // 20 // 60), da como resultado una resistencia equivalente de 8,57 Ω entre los puntos a-d.

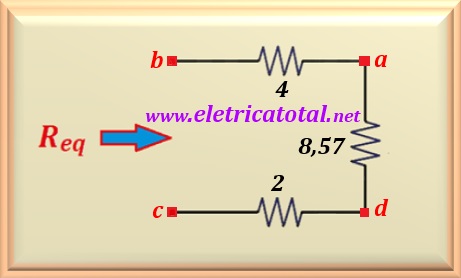

De esta forma, reducimos todo el circuito a un circuito mucho más simple. como podemos ver en la figura anterior. Y para encontrar la resistencia equivalente de todo el circuito, sumamos los valores de resistencias en serie. Vea el resultado a continuación.
