Problema 85-1    Fonte:  Adaptado do Exemplo 11.6 - página 270 - NILSSON, James W. & RIEDEL, Susan A. - Livro: Circuitos Elétricos- 5ª Edição - LTC Editora - 1999.

No circuito da Figura 85-01.1 temos V_fase = 120 V   e   Z_A = Z_B = Z_C = 8 + j6. Calcule:

a) A leitura nos dois wattímetros

b) Verifique se a potência total medida pelos wattímetros é igual a potência fornecida à carga.

Problema 85-2    Fonte:  Adaptado do Exercício 11.13 - página 271 - NILSSON, James W. & RIEDEL, Susan A. - Livro: Circuitos Elétricos- 5ª Edição - LTC Editora - 1999.

Use a leitura dos dois wattímetros do problema anterior para calcular a potência reativa total recebida pela carga.

Problema 85-3    Fonte:  Adaptado do Exercício 22.8 - página 677 - BOYLESTAD, Robert L. - Livro: Introdução à Análise de Circuitos - 10ª Edição - Ed. Prentice Hall - 2008.

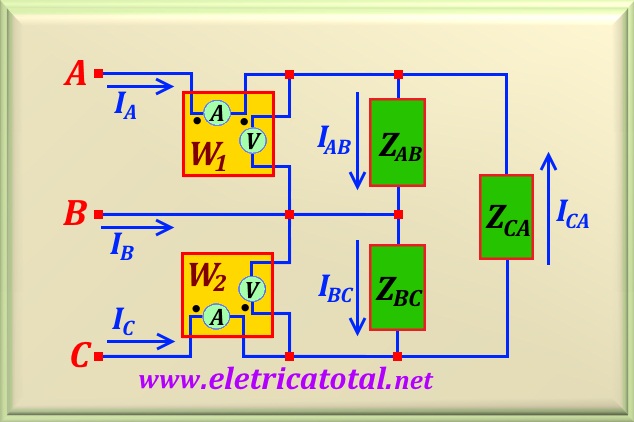

No circuito mostrado na Figura 85-03.1, V_AB = 208∠0°, V_BC = 208∠-120°, V_CA = 208∠120°, Z_AB = 10 Ω, Z_BC = 15 + j20 Ω e Z_CA =12 - j12 Ω. Essa carga não-equilibrada, conectada na configuração delta, possui dois wattímetros ligados conforme circuito mostrado na Figura 85-03.1. Encontre:

a)  o módulo e o ângulo das correntes de fase.

b)  o módulo e o ângulo das correntes de linha.

c)  a leitura dos wattímetros.

Problema 85-4    Fonte:  Exemplo 9.22 - página 9.50 - SUDHAKAR, A. & PALLI, Shyammohan Livro: Electrical Circuit Analysis - Ed. McGraw Hill - 2009.

O método dos dois wattímetros é usado para medir a potência consumida pela carga em um sistema trifásico. A leitura dos wattímetros são 400 W e - 35 W. Encontre:

a)  a potência ativa total

b)  o fator de potência

c)  a potência reativa.

Problema 85-5    Fonte:  Exemplo 9.22 - página 9.50 - SUDHAKAR, A. & PALLI, Shyammohan Livro: Electrical Circuit Analysis - Ed. McGraw Hill - 2009.

A potência de entrada para uma carga trifásica é 10 kW com FP = 0,8. Dois wattímetros são usados para medir a potência. Encontre a leitura individual dos wattímetros.
