Problema + Difícil 3.1
Fonte: Problema 6.24 - página 216 - SADIKU, Matthew N. O. , ALEXANDER, Charles K. -
Livro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013

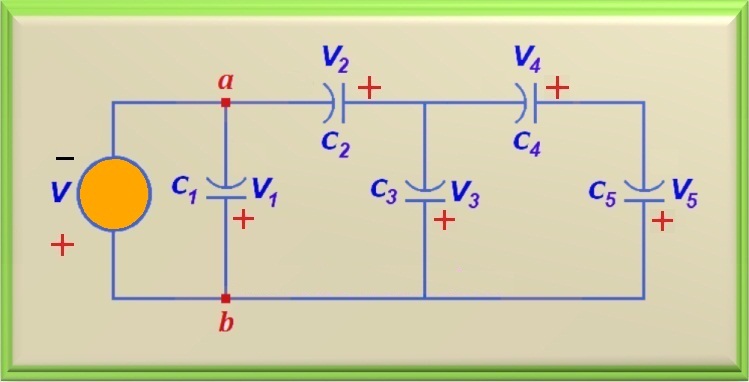

a) Calcule a capacitância total do circuito abaixo, entre os pontos a e b
b) Calcule a carga em cada capacitor
c) Calcule a tensão em cada capacitor
d) Calcule a energia acumulada em cada capacitor.
Solução do Problema + Difícil 3.1
Item a
Pelo circuito da figura acima, percebe-se que os capacitores
C4 e C5 estão em série. Para calcular a
capacitância equivalente de um circuito série de dois capacitores, usa-se a equação abaixo.
Ceq = C4 C5 / (C4 + C5)
Substituindo-se pelos valores numéricos e efetuando o cálculo:
Ceq1 = 20 x 80 / (20 + 80) = 16 µF

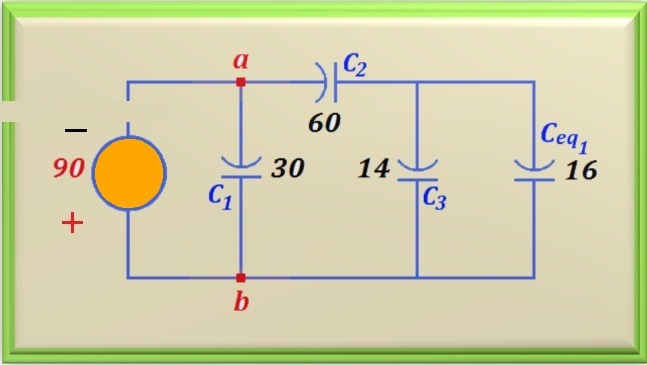

Repare na figura ao lado como ficou o circuito redesenhado. Também é fácil
reconhecer que os capacitores de 14 e 16 µF estão em paralelo.
Para se calcular a capacitância equivalente de um circuito paralelo, basta
somar o valor de todos os capacitores que compõem o circuito.
Neste caso, somando 14 e 16 µF resulta um valor de
Ceq2 = 30 µF

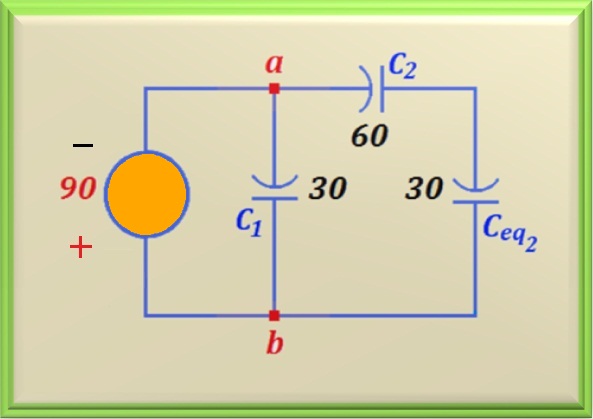

A figura ao lado mostra como Ceq2 fica em série com o capacitor de
60 µF.
Então, basta aplicar a equação mencionada acima para calcular o valor
equivalente da associação. Após o cálculo resulta o valor de 20 µF.
Substituindo estes dois capacitores por um único de 20 µF, falta
fazer o paralelo deste capacitor com o de 30 µF. Finalmente, ao somar seus valores,
encontra-se o valor da capacitância total entre os pontos a - b, ou:
Ctotal = 50 µF
Item b
Repare que C1 está em paralelo com a fonte de tensão. Logo,
é fácil calcular sua carga, pois sabemos que:
q1 = C1 V
Então, fazendo a substituição pelos valores numéricos:
q1 = 90 x 30 x 10-6 = 2,7 x 10-3 C
Para se calcular a carga em C2, deve-se olhar para a última figura e notar que
C2 está em série com o capacitor resultante da associação entre C3,
C4 e C5, ou Ceq2. Por outro lado,
sabe-se que em uma associação série, a carga em cada capacitor que compõem o circuito é a mesma.
Acrescente-se que o reultado dessa série é 20 µF, já calculado anteriormente. Portanto,
é possível calcular a carga dessa capacitância equivalente, e vamos denominar por q20, usando a última equação acima, ou:
q20 = 90 x 20 x 10-6 = 1,8 x 10-3 C
Então, essa carga de 1,8 x 10-3 C tem que estar presente
no capacitor de 60 µF e em Ceq2 = 30 µF,
como não poderia deixar de ser.
Porém, perceba que o capacitor de 30 µF é o paralelo de
C3 e Ceq1, onde este é a capacitância equivalente da série
de C4 e C5, visto anteriormente.
Logo, baseado na figura ao lado, podemos calcular a carga em C3
usando uma proporção, pois a tensão sobre os dois capacitores é a mesma, já que estão em
paralelo.
Se em 30 µF temos uma carga de 1,8 x 10-3 C,
então em 14 µF teremos:
q3 = ( q30 C3 )/ (C3 + Ceq1)
Substituindo-se pelos valores numéricos e efetuando o cálculo:
q3 = ( 1,8 x 10-3 x 14 x 10-6 )/ 30 x 10-6 = 0,84 x 10-3 C
É evidente que no capacitor de 16 µF, ou seja, em Ceq1,
a carga será a diferença entre a carga de 1,8 x 10-3C e a carga em C3
(q3, valor calculado acima). Logo:
q16 = 1,8 x 10-3 - 0,84 x 10-3 = 0,96 x 10-3 C
De posse desse dado, e lembrando que 16 µF é o valor da capacitância equivalente da
associação série de C4 e C5, ou Ceq1, conclui-se que esta carga de 0,96 x 10-3 C é a carga presente tanto em C4, como em C5.
Agora, podemos fazer um resumo dos valores calculados. Veja abaixo.
q1 = 2,7 x 10-3 C
q2 = 1,8 x 10-3 C
q3 = 0,84 x 10-3 C
q4 = q5 = 0,96 x 10-3 C
Item c
Neste item, vamos calcular as tensões a que estão submetidos os capacitores que compõem
o circuito. Como C1 está em paralelo com a fonte de tensão de 90 volts,
é claro que a tensão sobre ele também é de 90 volts. Vamos relembrar a equação que relaciona
capacitância, tensão e carga. Veja abaixo:
q = C V
Desta forma, olhando para a figura ao lado, sabemos que Ceq2 e
C2 estão em série. Para calcularmos a tensão sobre cada capacitor
de um circuito série, basta sabermos que a tensão é inversamente proporcional
ao valor da capacitância, já que a carga dos capacitores é a mesma.
Assim, podemos escrever:
VC2 = V Ceq2 / (C2 + Ceq2)
VC2 = 90 x 30 / (30 + 60) = 30 volts
Da mesma forma podemos fazer para Ceq2, ou:
VCeq2 = V C2 / (C2 + Ceq2)
VCeq2 = 90 x 60 / (30 + 60) = 60 volts
Como podemos ver na figura ao lado, a tensão VCeq2, tensão sobre
Ceq2, é a mesma sobre
Ceq1 e C3, já que Ceq2 é a
capacitância equivalente da associação paralelo de Ceq1 e C3. Portanto:
VC3 = 60 volts
VCeq1 = 60 volts
Por outro lado, sabemos que Ceq1 é a capacitância equivalente da série
entre os capacitores C4 e C5. Logo, aplicando a mesma técnica
que utilizamos para calcular a tensão sobre os capacitores Ceq2 e
C2, encontramos os valores de:
VC4 = 60 x 80 / (20 + 80) = 48 volts
VC5 = 60 x 20 / (20 + 80) = 12 volts
Com isso, e obedecendo a notação da figura inicial, podemos escrever que:
V1 = 90 volts
V2 = 30 volts
V3 = 60 volts
V4 = 48 volts
V5 = 12 volts
Item d
Para calcularmos o item d, vamos relembrar a equação que relaciona a energia de
um capacitor em função da tensão sobre o capacitor e sua capacitância.
Uc = (1/2) C V2
Portanto, para calcularmos a energia acumulada em cada capacitor, basta aplicarmos a fórmula.
Então:
U1 = (1/2) x 30 x 10-6 902 = 0,1215 joules
U2 = (1/2) x 60 x 10-6 302 = 0,027 joules
U3 = (1/2) x 14 x 10-6 602 = 0,0252 joules
U4 = (1/2) x 20 x 10-6 482 = 0,02304 joules
U5 = (1/2) x 80 x 10-6 122 = 0,00576 joules
Adendo
Repare que se somarmos a energia acumulada por cada capacitor, encontraremos a
energia total do sistema. Somando, encontramos:
Utotal = U1 + U2 + U3 + U4 + U5 = 0,2025 joules
Por outro lado, calculamos no item a a capacitância total do sistema, cujo valor é
50 µF, e sabemos que a tensão sobre essa capacitância é de 90 volts.
Vamos, agora, calcular qual a energia acumulada pela capacitância total.
Utotal = (1/2) x 50 x 10-6 902 = 0,2025 joules
Como não poderia deixar de ser, prevaleceu a lei da Conservação da Energia.
