Problema 81-3
Fonte: Problema desarrollado por el autor del sitio.
Tenemos la voltaje VAC = 380 ∠250°. Encuentre el voltaje de fase VBN .
Solución del Problema 81-3
En este caso, para encontrar el módulo de voltaje de fase, simplemente divida el voltaje de línea
por raíz de tres (eq. 81-02). Observe que no hay correspondencia entre las letras que
componen el primer índice de voltaje. Por otro lado, se sabe que VBN

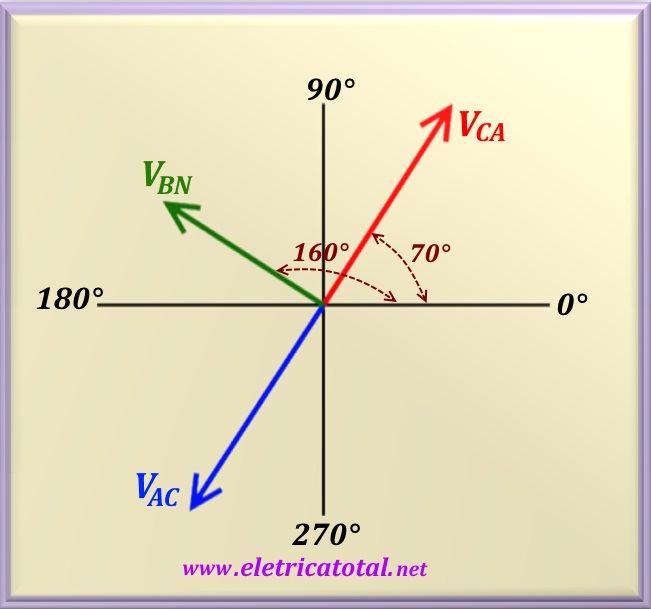

está 90° por delante de VCA como se puede verificar
en el gráfico que se muestra en la Figura 81-03.1 y confirmado
en Haga Click Aquí!
Entonces podemos escribir eso:
Note que al invertir las letras índice, debe restar (o sumar, lo que sea más conveniente)
180° de la fase de voltaje. Y como VBN está 90° por delante de
VCA, además de tener un voltaje de fase igual
a 380 / √3 = 220, entonces puedes escribir VBN como:
