Problema 47-1    Fuente:  2ª questão da 1ª prova - Circuitos Elétricos - Ufrgs - 2017.

Para el circuito que se muestra en la Figura 47-01.1, calcule I_o en función de V_i.

Problema 47-2    Fuente:   Problema 5.74 - página 186 -    ALEXANDER, Charles K., SADIKU, Matthew N. O. -    Libro: Fundamentos de Circuitos Elétricos - 5ª Edição - Ed. McGraw Hill - 2013.

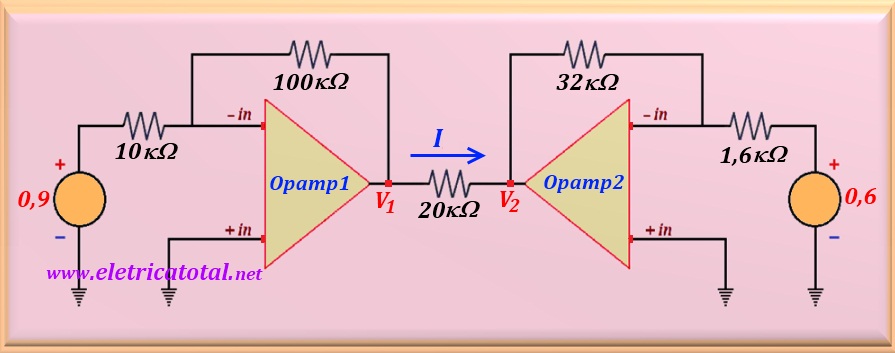

Determine la corriente I en el circuito que se muestra en la Figura 47-02.1.

Problema 47-3    Fuente:   Problema 5.62 - página 185 -    ALEXANDER, Charles K., SADIKU, Matthew N. O. -    Libro: Fundamentos de Circuitos Elétricos - 5ª Edição - Ed. McGraw Hill - 2013.

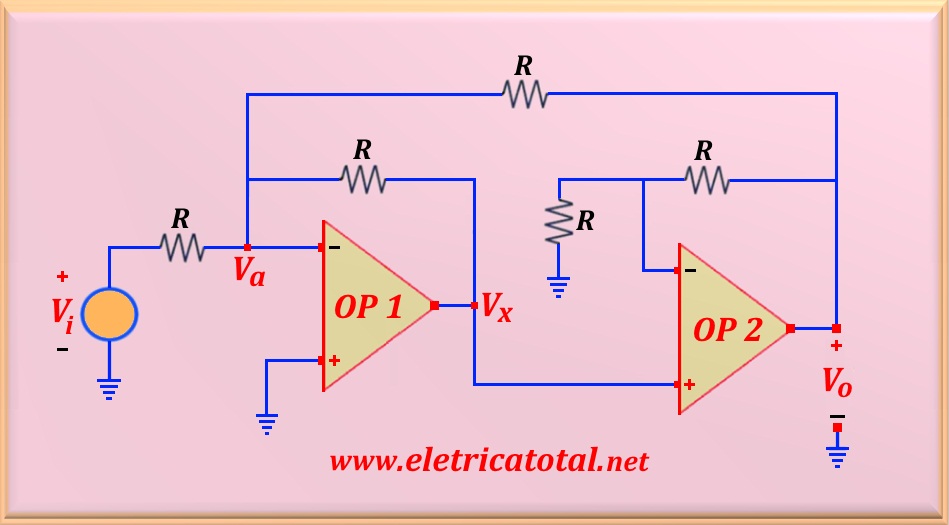

Determine la ganancia de voltaje K, V_o / V_i, en el circuito que se muestra en la Figura 47-03.1.

Problema 47-4    Fuente:   Problema 5.87 - pag. 187 -    ALEXANDER, Charles K., SADIKU, Matthew N. O. -    Libro: Fundamentos de Circuitos Elétricos - 5ª Edição - Ed. McGraw Hill - 2013.

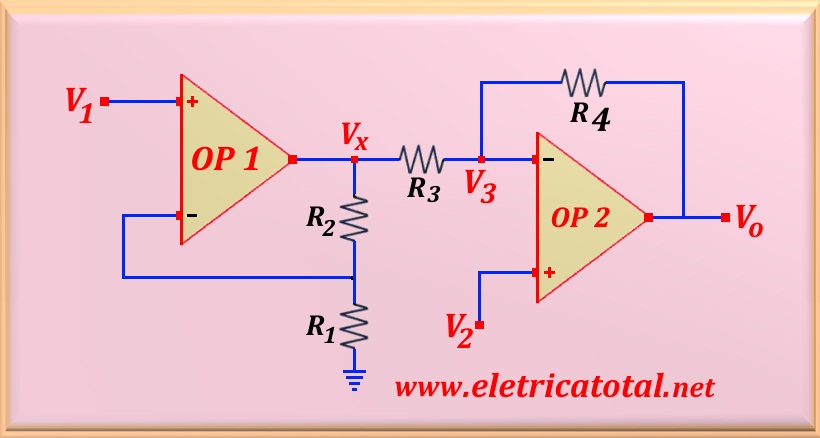

El circuito que se muestra en la Figura 47-04.1 representa un amplificador de instrumentación con dos amplificadores operacionales. Derivar una expresión para V_o en función de V₁ y V₂. Explicar cómo se puede usar este amplificador como sustractor.

Problema 47-5    Fuente:   Problema 5.79 - página 186 -    ALEXANDER, Charles K., SADIKU, Matthew N. O. -    Libro: Fundamentos de Circuitos Elétricos - 5ª Edição - Ed. McGraw Hill - 2013.

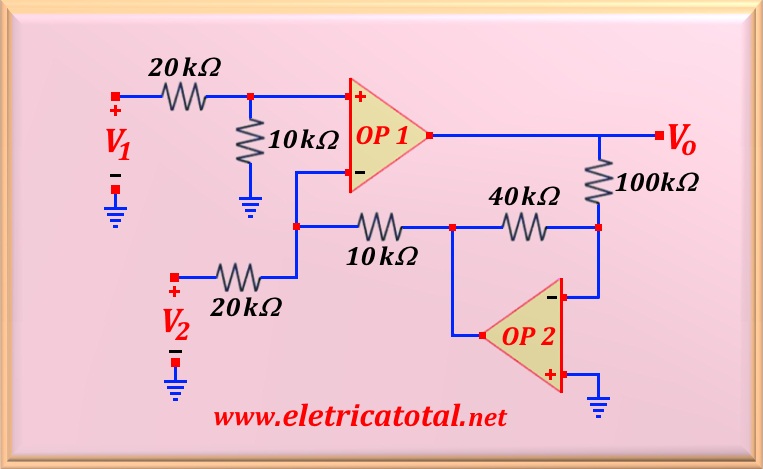

En el circuito que se muestra en la Figura 47-05.1, determine el valor de V_o conociendo los valores de los voltajes de entrada, o V₁ = 5 V y V₂ = 1 V.

Problema 47-6    Fuente:   Problema 4.69 - página 218 - THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -    Livbro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

En el circuito que se muestra en la Figura 47-06.1, determine el valor de V_o en función de V₁ y V₂.

Problema 47-7    Fuente:  Adaptado de la segunda pregunta de la lista de Electrónica Elemental I - Ufrgs - 2019.

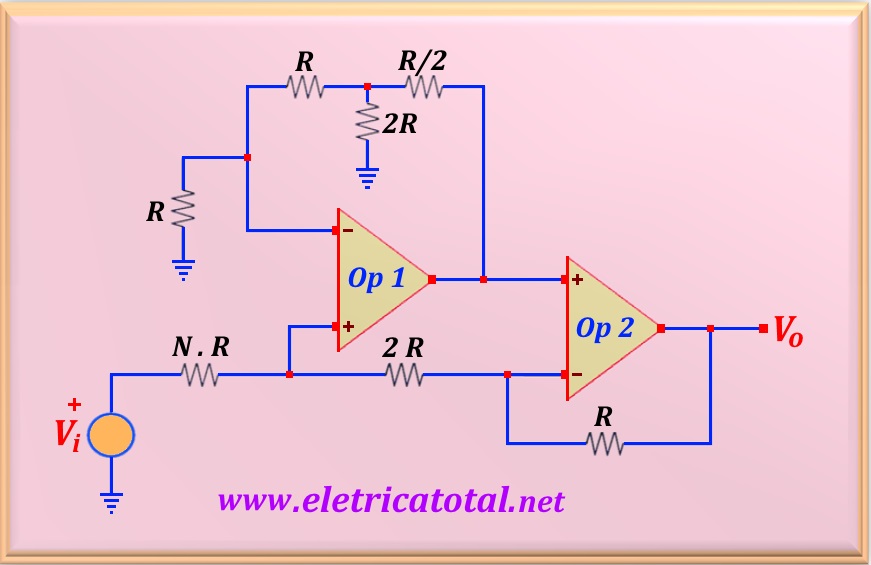

Para el circuito que se muestra en la Figura 47-07.1, determine el valor de N para que el circuito tenga un predominio de retroalimentación negativa. Luego considere el valor de N para que el circuito tenga un predominio de retroalimentación positiva.

Problema 47-8    Fuente:  Problema preparado por los autores del sitio.

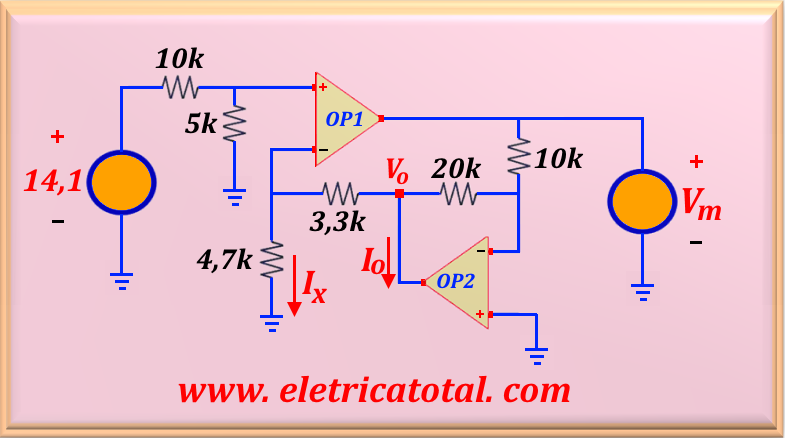

Para el circuito que se muestra en la Figura 47-8.1, considerando V_i = 14,1 V, determine:

a) el valor de la corriente I_x.

b) el valor de voltaje V_o.

c) el valor de tensión V_m.

d) el valor de la corriente I_o.
