En el estudio de los circuitos es muy común tener una conexión entre una fuente conectada a un par de terminales y una carga conectada a otro par de terminales. Entre ellos puede haber una
estructura compleja. Esta estructura puede ser tratada como una caja negra, no importa lo que contenga.Estas estructuras se denominan cuadripolos y se pueden modelar a través de matrices, lo que facilita el estudio de su comportamiento para diferentes cargas

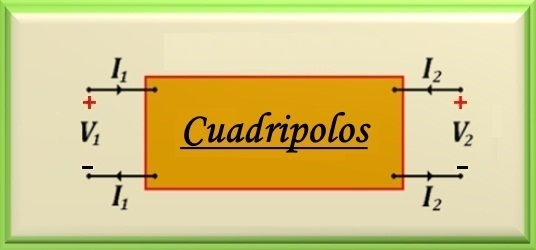

colocado bajo varias excitaciones. Vemos, en la Figura 31-01, una representación esquemática de un cuadripolo.
Para estudiar cuadripolos debemos considerar algunas hipótesis básicas:
- a) No puede haber energía almacenada en el sistema.
- b) No puede haber fuentes independientes en el circuito, aunque se permiten fuentes dependientes.
- c)La corriente que ingresa a uno de los terminales de una puerta debe ser igual a la corriente que sale del otro terminal de la misma puerta.
- d) Todas las conexiones externas deben hacerse a la puerta de entrada o salida.
Entonces, dependiendo de las relaciones matemáticas que hagamos entre las corrientes y
voltajes de puerto de entrada y salida podemos tener varios parámetros cuadripolares.
