Problema 12-6    Fuente:    Problema 4.19 - página 168 -    IRWIN, J. David -    Libro: Análise de Circuitos em Engenharia - 4ª edição -   Ed. Pearson - 2013.

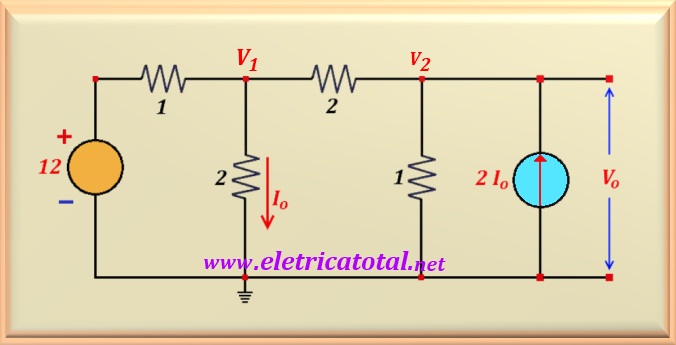

En el circuito que se muestra en la Figura 12-06.1, calcule V_o y I_o.

Solución del Problema 12-6   -    Método Nodal

Al observar el circuito, nos damos cuenta claramente de la siguiente igualdad:

Escribamos la ecuación para el nodo V₁.

Y para el nodo V₂ podemos escribir que:

Recordando que V₁ = 2 I_o y haciendo la sustitución en la última ecuación, llegamos a la siguiente conclusión:

Usando esta información en la otra ecuación, podemos encontrar los valores solicitados en el problema, o:

Y I_o es:

Observe que por la resistencia de 2 ohmios que se encuentra entre los nodos V₁ y V₂, no circulará corriente.
