La segunda ley de Ohm relaciona la resistencia de un material con sus propiedades físicas y resistividad, que es una característica del material. Esta ley se expresa por eq. 10-02.

Estas leyes son esenciales para comprender y calcular circuitos eléctricos, permitiendo predecir el comportamiento de los componentes bajo diferentes condiciones de operación.

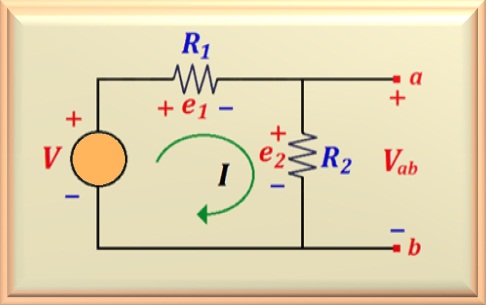

Tenga en cuenta que en la Figura 10-01, la dirección de la corriente en el circuito está indicada por flecha verde y la polaridad de la caída de voltaje a través de las resistencias, por los signos + y -. Del lado de la resistencia por donde entra la corriente siempre será la polaridad positiva de la caída de voltage sobre el mismo.

Voltar ao Topo

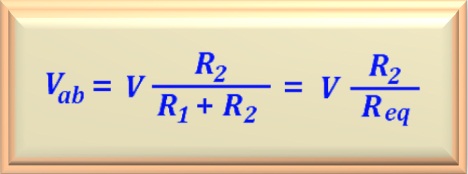

Una de las formas de calcular esta caída de voltaje es, primero, calcular la corriente electricidad que circula por el circuito. Luego multiplicamos por el valor de R₂ y así, encontramos el valor del voltaje en R₂.

Observe lo fácil que es calcular un divisor de voltaje resistivo. ¿Y si somos interesado en calcular la caída de voltaje sobre R₁? Bueno, nada podría ser más sencillo. Sería suficiente cambiar el numerador, R₂ a R₁. Fácil, ¿verdad?

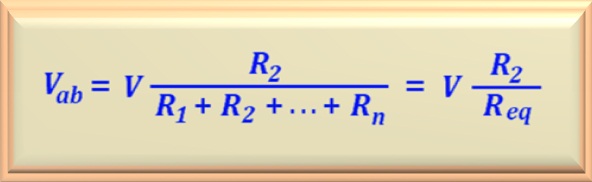

La eq. 10-05 muestra la forma generalizada para "n" resistencias en serie. Tenga en cuenta que el numerador contiene R₂. En este caso estamos calculando la caída de voltaje en R₂. Entonces, si fuera otra resistencia en el numerador, por ejemplo R₃, entonces estaríamos calculando la caída de voltaje en R₃. Por supuesto, en este caso deberíamos tener un circuito con al menos tres resistencias en serie.

La elección de los valores de resistencia es crucial para que el circuito funcione correctamente. Las resistencias con valores incorrectos pueden generar voltajes de salida inadecuados, lo que puede dañar los componentes o proporcionar lecturas inexactas. Existen calculadoras en línea que pueden ayudarlo a calcular los valores de resistencia necesario para obtener el voltaje de salida deseado. También es importante considerar la potencia disipada por las resistencias, ya que las resistencias de tamaño insuficiente pueden sobrecalentarse y fallar.

Este tipo de circuito es ampliamente utilizado en electrónica para crear niveles de voltaje específicos necesarios para componentes sensibles, como sensores y microcontroladores, asegurando que reciban el voltaje adecuado para su correcto funcionamiento. Además, los divisores de voltaje se utilizan para mediciones de voltaje, ya que permiten medir voltajes más altos medido de forma segura por instrumentos que no pueden medir altos voltajes. Por otro lado, los divisores de voltaje son útiles para leer niveles de voltaje analógicos en microcontroladores, como el Arduino, donde el voltaje de salida del divisor se puede asignar a un valor digital correspondiente.

En resumen, el divisor de tensión resistivo es una herramienta versátil de utilizar, que permite la adaptación de voltajes para una amplia gama de aplicaciones, garantizando la seguridad y eficiencia de los componentes electrónicos.

Voltar ao Topo

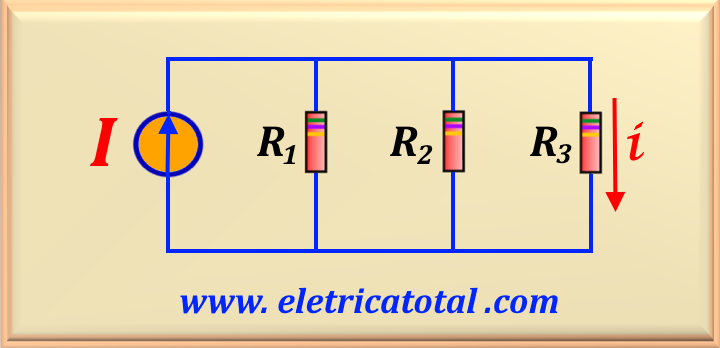

Otro circuito utilizado frecuentemente en electricidad es el llamado divisor de corriente resistivo. ¿En qué consiste este circuito?   Básicamente es un circuito formado por dos o más resistencias en paralelo, de modo que queremos calcular la corriente eléctrica que circula a través de una resistencia dada en el circuito. Vea la Figura 10-03 donde mostramos tres resistencias. en paralelo y queremos calcular la corriente eléctrica a través de la resistencia R₃.

Preste atención al hecho de que en un circuito en paralelo el voltaje eléctrico es el mismo en cualquier resistencia del circuito. Esta es una característica fundamental de circuitos en paralelo y se diferencia de los circuitos en serie, donde el voltaje se divide entre los componentes. Así, esta voltaje es el producto entre corriente eléctrica total que fluye en el circuito y la resistencia equivalente del paralelo.

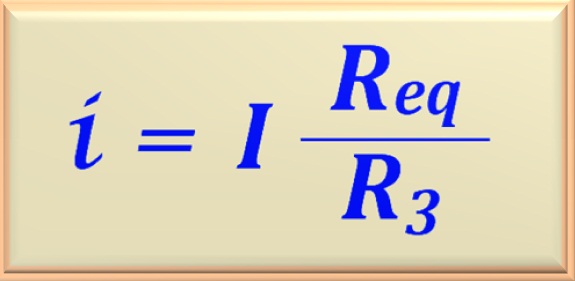

Como nuestro objetivo era calcular la corriente a través de la resistencia R₃, entonces en el denominador aparece R₃. Si queremos la corriente en cualquier otra resistencia simplemente divídalo por su valor respectivo.

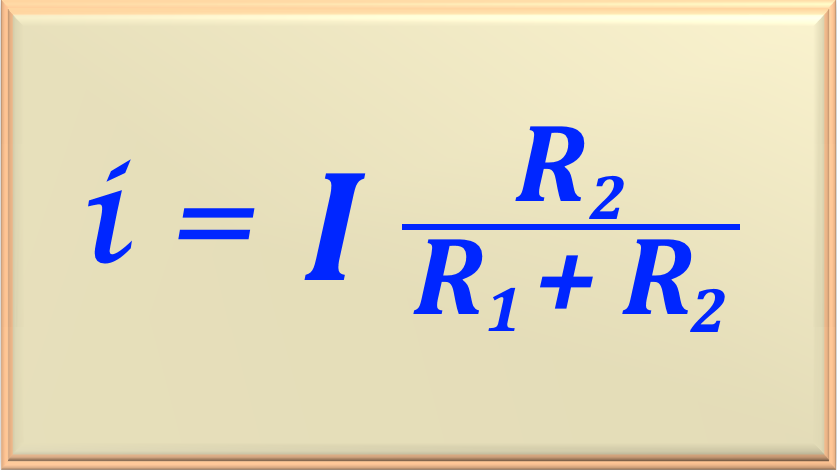

Si el circuito tiene sólo dos resistencias en paralelo, la eq. 10-06 se puede simplificar. Supongamos que estamos interesados ​​en calcular la corriente que fluye a través de R₁. En este caso el valor de la resistencia que va en el numerador es R₂, es decir, la resistencia por la que no nos interesa calcular la corriente. Y la suma de las dos resistencias se coloca en el denominador. Consulte la eq.10-07 para obtener más aclaraciones.

Vea una aplicación práctica de esta ecuación en el problema 10-02   ¡Haciendo clic aquí!
