Problema 5-2    Fuente:   Adaptado del Problema 3.52 - página 61 - NILSSON & RIEDEL - Libro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

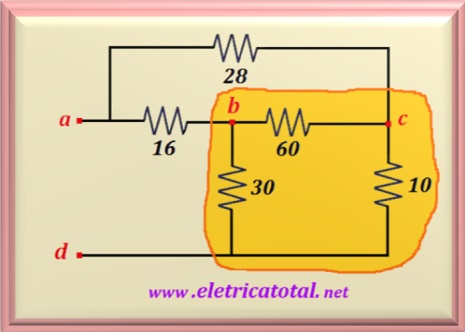

Utilice la transformación Delta-Estrella y calcule la resistencia entre los puntos a - d en el circuito que se muestra en la Figura 05-02.1.

Solución del Problema 5.2

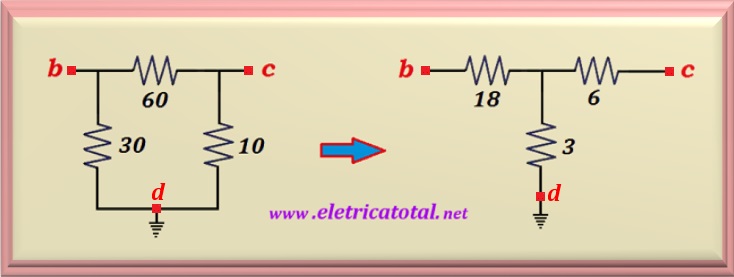

Como el problema lo pide, usemos las transformaciones Estrella - Triángulo para resolverlo. Inicialmente calculemos el circuito equivalente para el circuito resaltado en amarillo como se muestra arriba. Tenga en cuenta que el circuito resaltado en amarillo representa un circuito Delta o Triángulo. Necesitamos convertirlo en un circuito Estrella. Usando las ecuaciones estudiadas en Introducción Calculamos el circuito equivalente como se puede ver en la Figura 05-02.2.

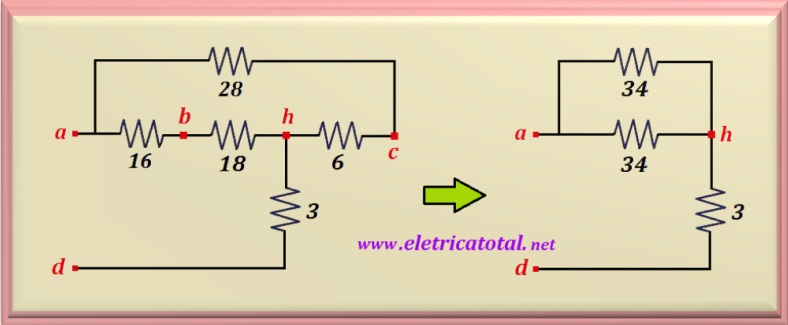

Ahora podemos reemplazar el circuito Star en el circuito original. Vea la Figura 05-02.3 para la nueva configuración. Tenga en cuenta, en el circuito en derecha, que resultó en dos resistencias de igual valor (34 Ω) en paralelo.

Ahora, el paralelo de las dos resistencias de 34 ohmios da como resultado 17 Ω que junto con la resistencia de 3 Ω obtenemos una resistencia de:
