Problema 47-3    Fuente:   Problema 5.62 - página 185 -    ALEXANDER, Charles K., SADIKU, Matthew N. O. -    Libro: Fundamentos de Circuitos Elétricos - 5ª Edição - Ed. McGraw Hill - 2013.

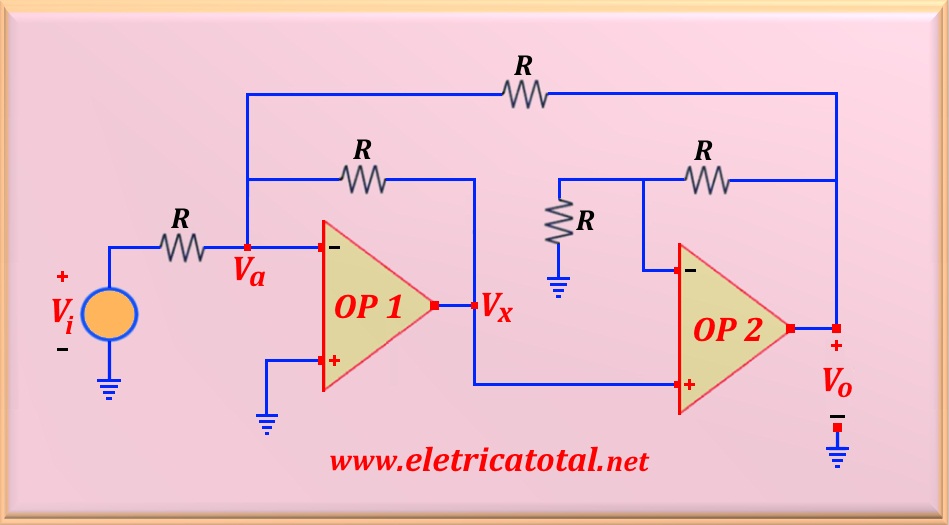

Determine la ganancia de voltaje K, V_o / V_i, en el circuito que se muestra en la Figura 47-03.1.

Solución del Problema 47-3

A través del circuito, OP 2 está en la configuración no inversora. Por lo tanto, podemos determinar la relación entre V_o y V_x. Luego:

El OP 1 está en la configuración sumador, donde uno de los voltajes de entrada es V_i y la otra, V_o. Por lo tanto, se puede escribir que:

Al sustituir en la primera ecuación este valor encontrado, obtenemos:

La ganancia del circuito estará dada por:

Donde K es la ganancia de voltaje del circuito.
