Problema + Difícil 3.1
Fuente: Problema 6.24 - página 216 - SADIKU, Matthew N. O. , ALEXANDER, Charles
K. - Libro: Fundamentos de Circuitos Eléctricos - McGraw Hill - 5ª edición - 2013.
Sabiendo que
C1 = 30 µF , C2 = 60 µF , C3 = 14 µF ,
C4 = 20 µF , C5 = 80 µF , y V = 90 V
a) Calcula la capacitancia total del siguiente circuito, entre los puntos a y b
b) Calcular la carga de cada condensador
c) Calcule el voltaje a través de cada condensador
d) Calcula la energía acumulada en cada condensador.
Solução do problema:
clique aqui!
Problema + Difícil 3.2
Fuente: Problema 6.23 - página 243 - IRWIN, J. David -
Libro: Análisis de Circuitos en Ingeniería - 4ª edición - Ed. Pearson - 2013.

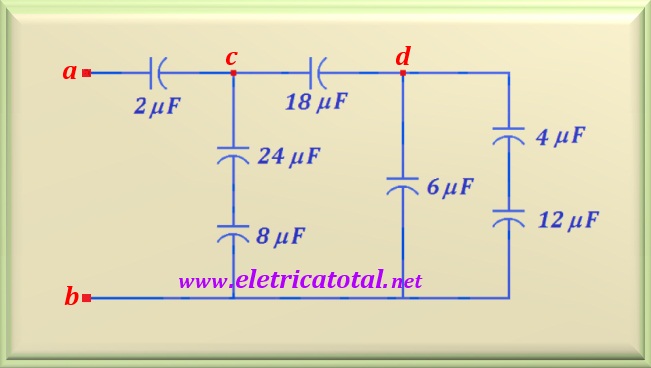

Si el voltaje en las terminales a-bdel circuito en la figura a continuación es 28 V,
determine el voltaje a través de cada condensador.
Solução do problema:
clique aqui!
Problema + Difícil 3.3
Fuente: Problema 25-28 - página 135 - HALLIDAY, RESNICK,
WALKER, Jearl - Libro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edición - 2009.
El condensador C3 del circuito de la figura de abajo, a la izquierda, es un condensador cuya capacitancia se puede variar. El gráfico de la figura abajo, representa el potencial eléctrico V1 entre las placas del condensador C1 en función de C3. Para diferentes valores de C3 tenemos diferentes valores para V1. Sabemos que el potencial eléctrico V1 tiende asintóticamente a 10 V cuando C3 → ∞.
Determinar:
a) El potencial eléctrico V de la fuente.
b) Los valores de C1 y C2.
Solução do problema:
clique aqui!
