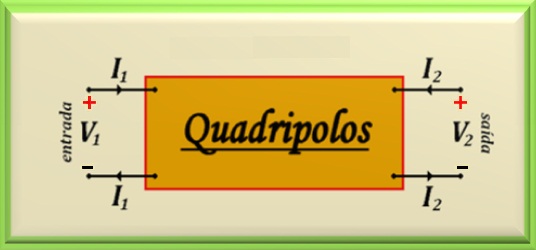

No estudo de circuitos é muito comum existir acoplamento entre uma fonte ligada a um par de terminais e uma carga ligada em outro par de terminais. Entre elas pode existir uma estrutura complexa. Essa estrutura pode ser tratada como uma caixa preta não interessando o que tem dentro dela. Essas estruturas são chamadas de quadripolos e podem ser modeladas através de matrizes facilitando assim o estudo de seu comportamento para diferentes cargas colocadas sob diversas excitações. Vemos, na Figura 30-01 abaixo, uma representação esquemática de um quadripolo.

Portanto, dependendo de quais relações matemáticas fizermos entre as correntes e tensões das portas de entrada e saída podemos ter diversos Parâmetros de Quadripolos. Neste site vamos estudar os cinco principais tipos de parâmetros. São eles: parâmetros Z, parâmetros Y, parâmetros h, parâmetros g e parâmetros ABCD. Este último também conhecido como parâmetros de Transmissão. Nos próximos capítulos vamos estudar alguns dos principais parâmetros relacionados aos quadripolos. Antes porém, vamos verificar quais relações existem entre os diversos parâmetros, conforme mostra a Tabela 30-01.

Ao estudar quadripolos facilmente verificamos que todos os conjuntos de par de equações que definem cada tipo de quadriplo envolvem as mesmas variáveis. Assim, os parâmetros associados a qualquer par de equações devem estar relacionados com os parâmetros de todos os outros pares. Ou seja, conhecendo um conjunto de parâmetros, poderemos determinar todos os outros parâmetros. Para simplificar, vamos apresentar essas relações em uma tabela.

Porém, antes de apresentar a tabela vamos definir alguns valores que aparecerão no cálculo dos parâmetros. São eles:
