Problema 61-3    Fonte:  Problema elaborado pelo autor do site.

Determine la corriente I_D en el circuito que se muestra en la Figura 61-03.1, considerando R₁ = R₂ = 200 Ω y R₃ = 330 Ω. Sabemos que V = 24 V y V_D = 0,7 V.

Solución del Problema 61-3

Inicialmente calcularemos el equivalente de Thévenin para el punto a. Cálculo del voltaje V_th en circuito abierto tenemos

Ahora calculemos la resistencia de Thévenin. Para ello, ponemos la fuente V en cortocircuito con las dos resistencias en paralelo. Así

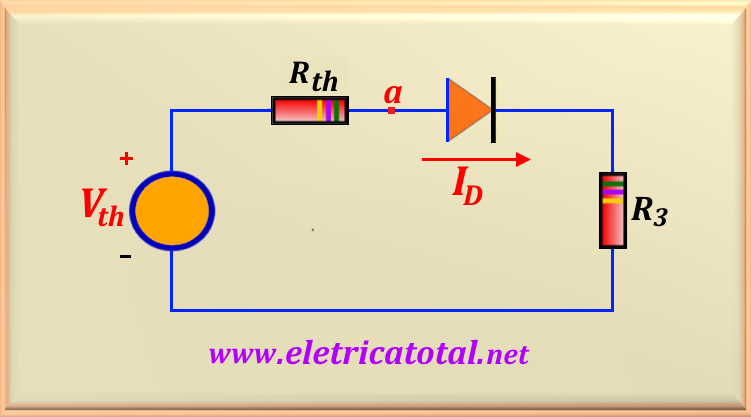

Con estos datos, volvamos a dibujar el circuito como se muestra en Figura 61-03.2, o

Analizando el circuito, se puede escribir la ecuación que determina la corriente en el diodo, o:

Haciendo la sustitución numérica y realizando el cálculo, encontramos
