Problema 21-3 Fuente:
Problema elaborado por el autor del sitio.
Dibuje la forma de onda de la función definida como

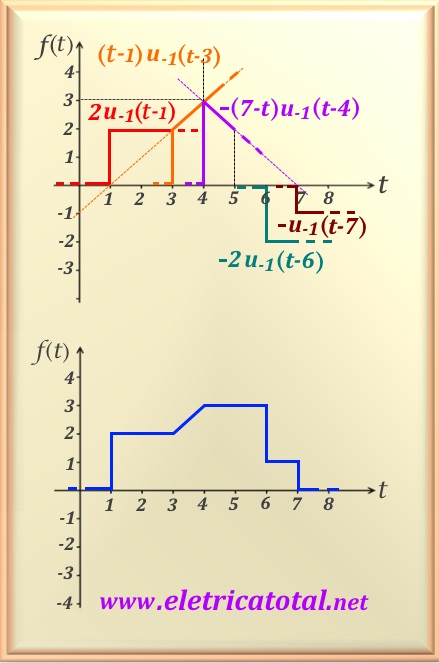

En la Figura 21-03.1 vemos la representación de las formas de onda de acuerdo con la f(t) de la
declaración del problema.
La primera parte de f(t) es una función salto (ilustrada en color rojo) con amplitud 2 voltios y tiempo desplazado en 1 s.
El segundo gráfico (ilustrado en naranja) es una función rampa con amplitud y tiempo crecientes desplazados por t = 3 s.
El tercer gráfico (ilustrado en púrpura) también es una función rampa, pero con una amplitud decreciente y tiempo cambiado por t = 4 s. Tenga en cuenta que en t = 4 s, tenemos dos funciones de rampa, una creciente y otra decreciente.
Esto provoca una tensión constante entre los tiempos. 4 s y 6 s, como podemos ver en el gráfico anterior, en la parte inferior de la figura. La cuarta porción sustrai 2 voltios de la forma de onda entre los tiempos 6 s y 7 s. Y finalmente, la quinta porción sustrai
1 voltio de la forma de onda en 7 s y adelante, determinando que f(t), en 7 s y adelante, asume el valor cero.
