Problema 21-1    Fuente:   Problema elaborado por el autor del sitio.

Dibuje la forma de onda de la función definida como

Solución del Problema 21-1

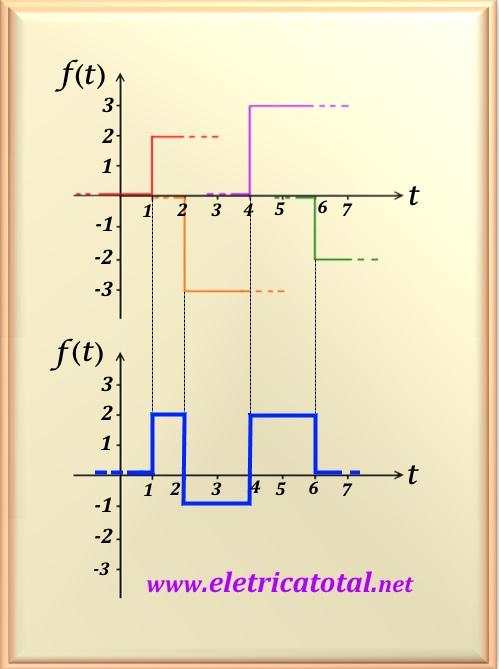

En la Figura 21-01.1 vemos la representación de las formas de onda de acuerdo con la f(t) de la declaración del problema.

Tenga en cuenta que la primera parte de f(t) es una función salto (ilustrada en color rojo) con una amplitud de 2 voltios y está compensada en el tiempo 1 s. La segunda gráfica (ilustrada en naranja) también es una función salto con -3 voltios amplitud y desplazamiento para 2 s.

Las otras parcelas siguen la misma sistemática. Teniendo en cuenta el desplazamiento de cada parcela en el tiempo y su amplitud, la forma de onda resultante se puede elaborar como se ilustra en la parte inferior de la figura.
