Problema 25-1    Fuente:    Ejercicio 8.7 - página 190 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos - Editora LTC - 5ª edição - 1999.

En el circuito que se muestra en la Figura 25-01.1, el interruptor S ha estado en la posición 1 durante mucho tiempo. En t = 0 la tecla se desplaza a la posición 2. Determinar:

a) i (0⁺)

b) v_C(0⁺)

c) d i(0⁺) / d t

d) las raíces de la ecuación característica que describe el comportamiento transitorio del circuito.

Problema 25-2    Fuente:    Continued Exercise 8.7 and Exercise 8.8 - página 190 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos - Editora LTC - 5ª edição - 1999.

En el circuito que se muestra en la Figura 25-02.1, el interruptor S ha estado en la posición 1 durante mucho tiempo. En t = 0 la tecla se desplaza a la posición 2. Determinar:

a) i(t) to t ≥ 0

b) v_C(t) to t ≥ 0

Atención - En el libro fuente (Nilsson & Riedel) en la página 189, hay un error tipográfico en la ecuación 8.60 donde se omitió el signo menos de α en la primera parte de la ecuación.

Problema 25-3    Fuente:    Problema 8.47 - página 332 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos - Editora LTC - 10ª edición - 2016.

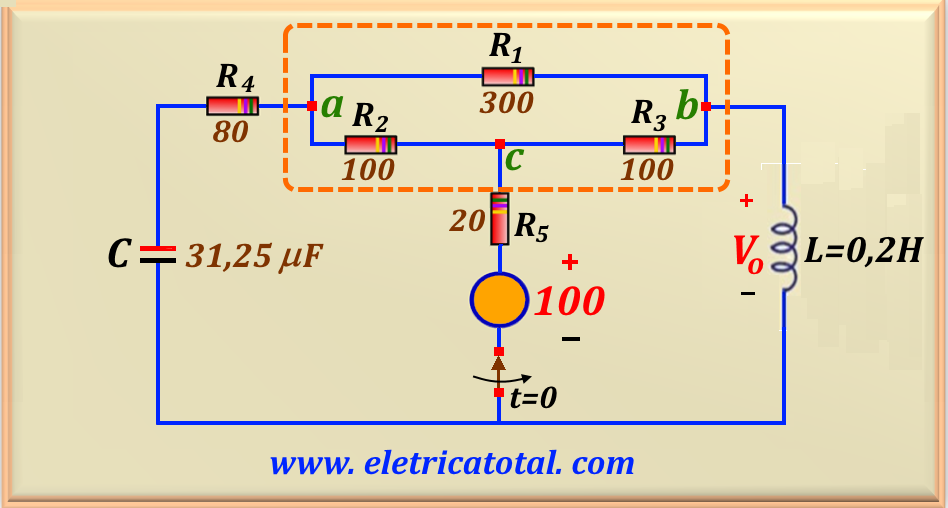

En el circuito que se muestra en la Figura 25-3.1 a continuación, el interruptor estuvo en la posición cerrado durante mucho tiempo. En t = 0 se abre el interruptor. Determine V_o (t) para t ≥ 0.
